Als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs

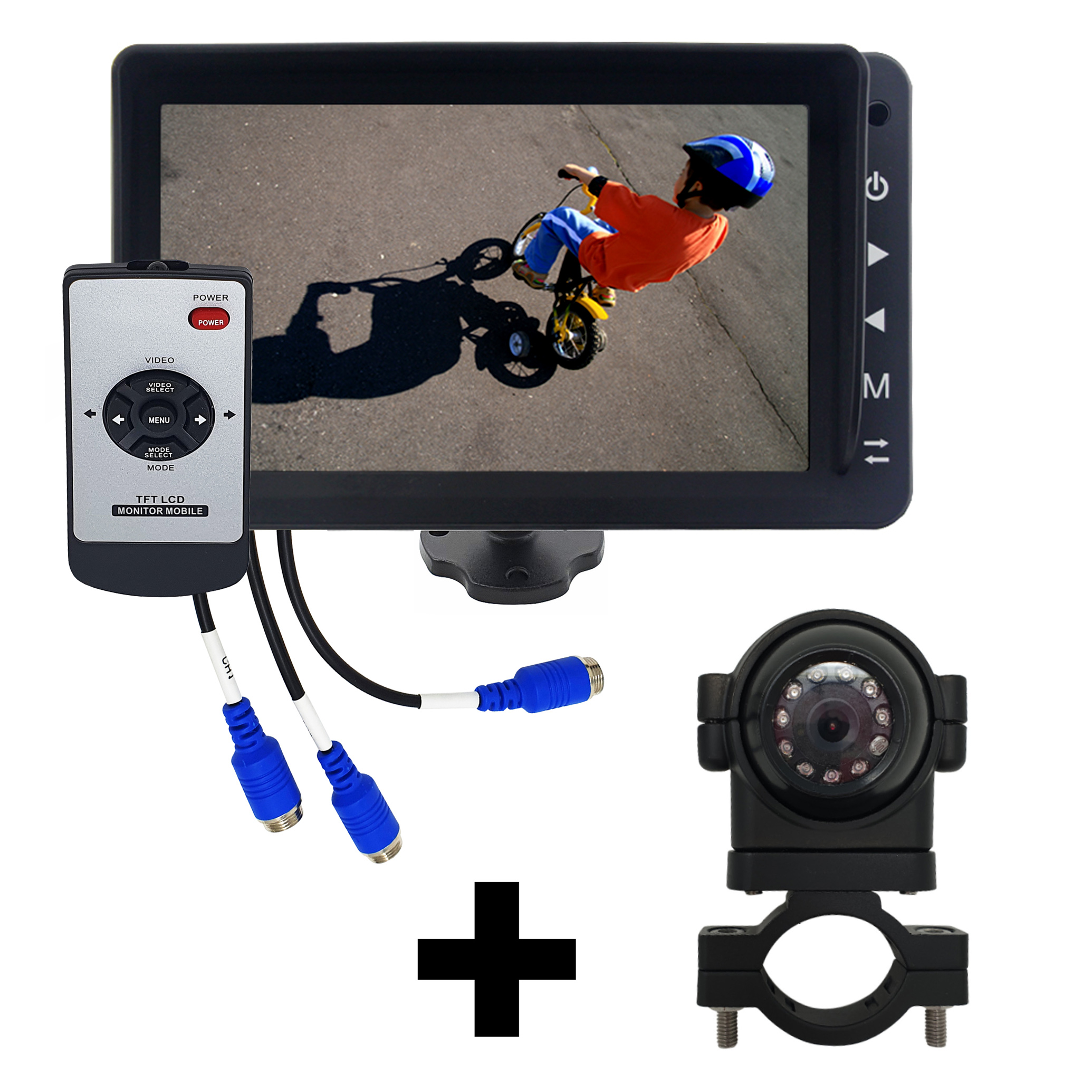

REAR ANGEL VIEW ™ 7" AHD-Monitor RAV-MO-7HD mit 3 Kamera-Eingängen, Set mit RAV-K Seiten- und Rückfahrkamera mit 700TVL von CARGUARD Systems, 100° Blickwinkel, 9-32V und Leitlinien

Funktionsbeschreibung:

Dieser äußerst robuste und hochwertige Monitor mit gummibeschichtetem Gehäuse bildet im Set mit der Rückfahrkamera mit Verschlussklappe und hervorragender Bildqualität ein vollwertiges Premium-Rückfahrvideosystem.

3 Kameraeingänge stellen sicher, dass Sie jederzeit alles im Blick haben und die Sicherheit gewährleistet ist. Über die 3 Triggereingänge können die Kameras über verschiedene Auslöser eingeschaltet werden, wobei die Rückfahrsicht immer Priorität erhält. Dieser Monitor kann dank eingebautem Lautsprecher die Geräusche im Umfeld der Kamera im Führerhaus, z.B. beim Einweisen, wiedergeben.

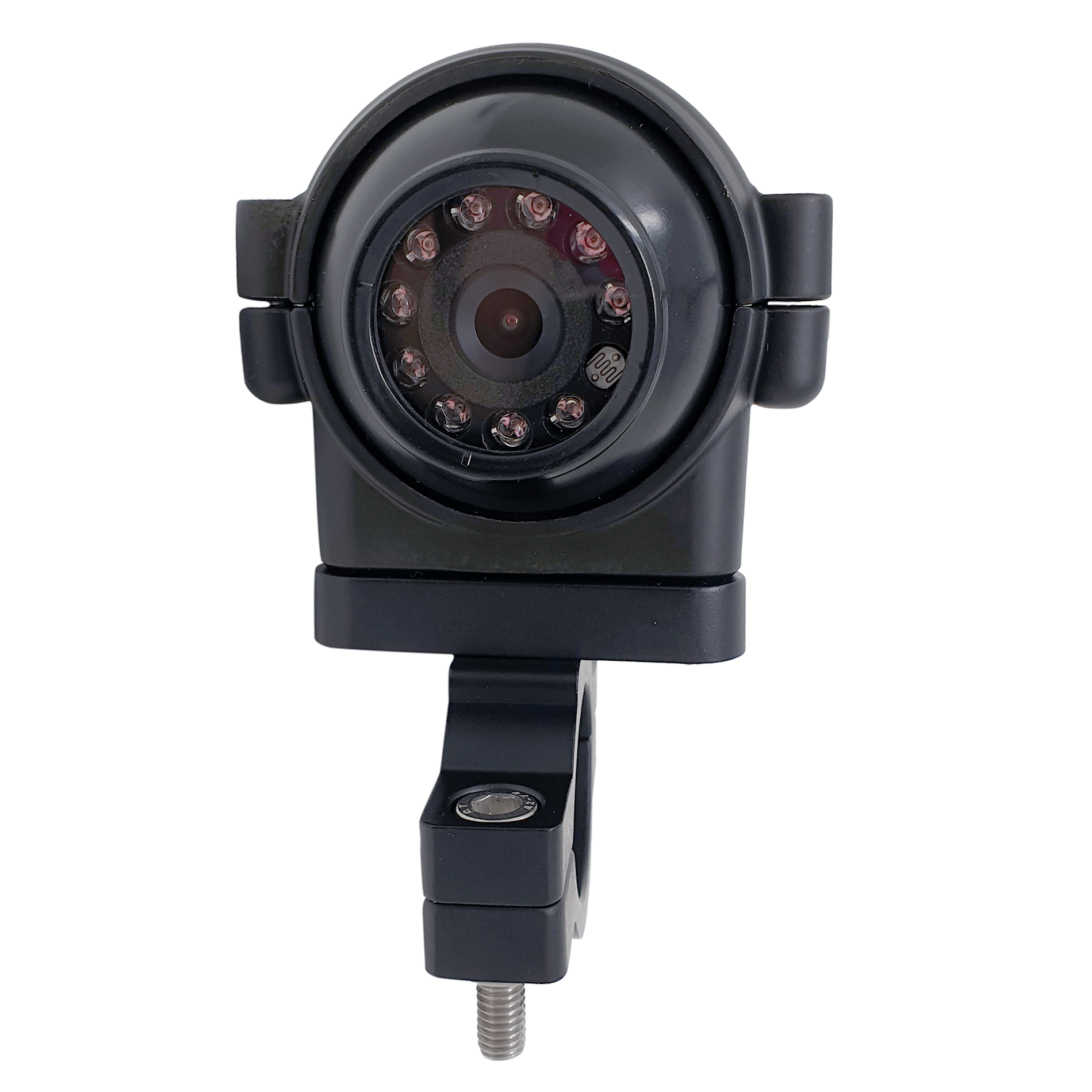

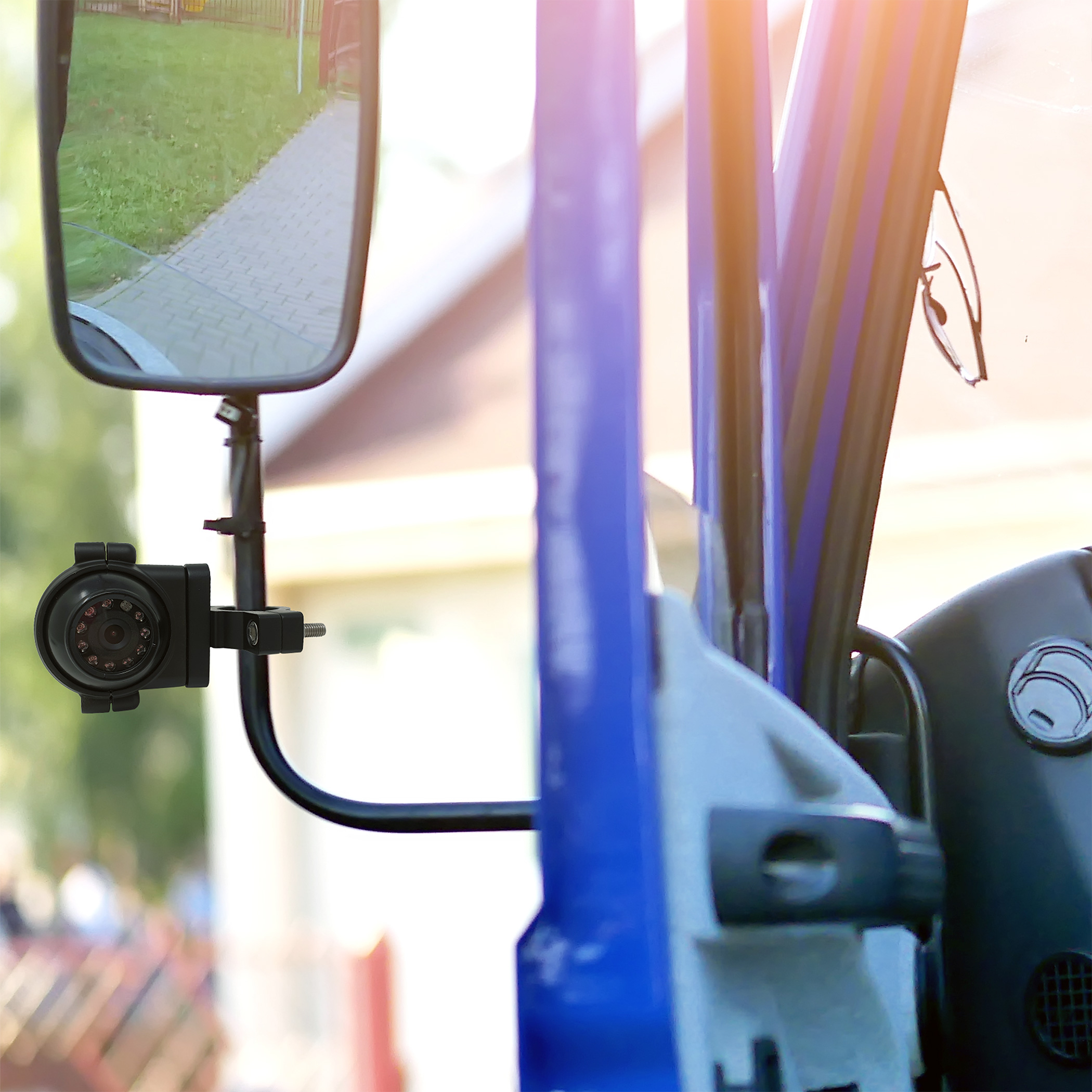

Die raffinierte Konstruktion der 360°- Rückfahrkamera RAV-K erlaubt jede beliebige Einbauposition: überkopf an der Decke, an der Wand oder auf dem Boden. DIe im Umfang enthaltene Rohrhalterung ermöglicht durch diverse Montagemöglichkeiten den Einsatz an Fahrzeugen vieler Branchen.

Geräteinformation Kamera:

• Herausragende Auflösung: 610.000 Pixel mit 700 TV-Linien
• Stromversorgung: DC 9-32V +/- 10%
• Objektiv-Erfassungsbereich: 70° (vertikal) / 85° (horizontal) 100° (diagonal)
• konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen
• Schutz gegen Wasser bei Hochdruckreinigern
• Schutz gegen dauerndes Untertauchen
• Schutz gegen Fremdkörper: absolut staubdicht

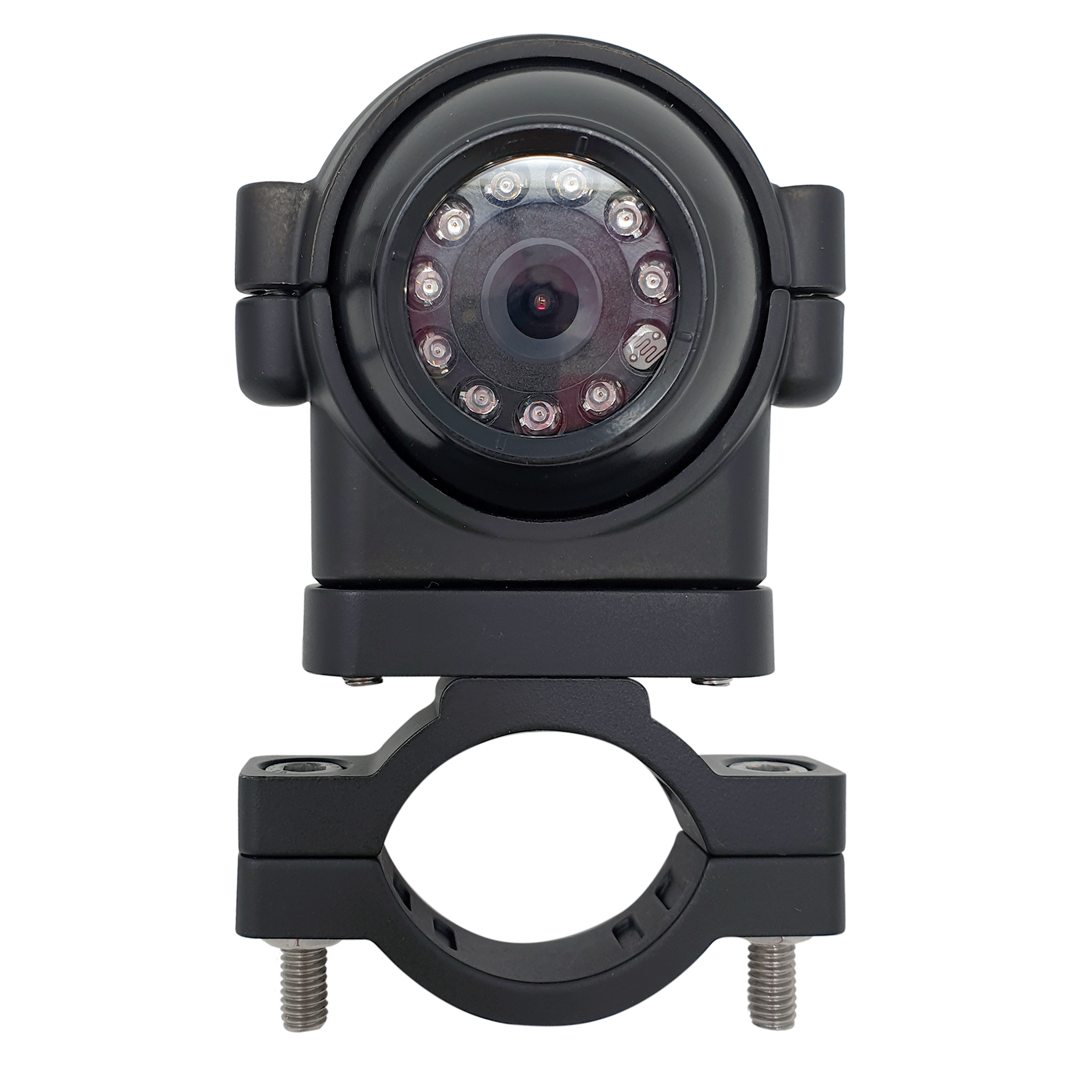

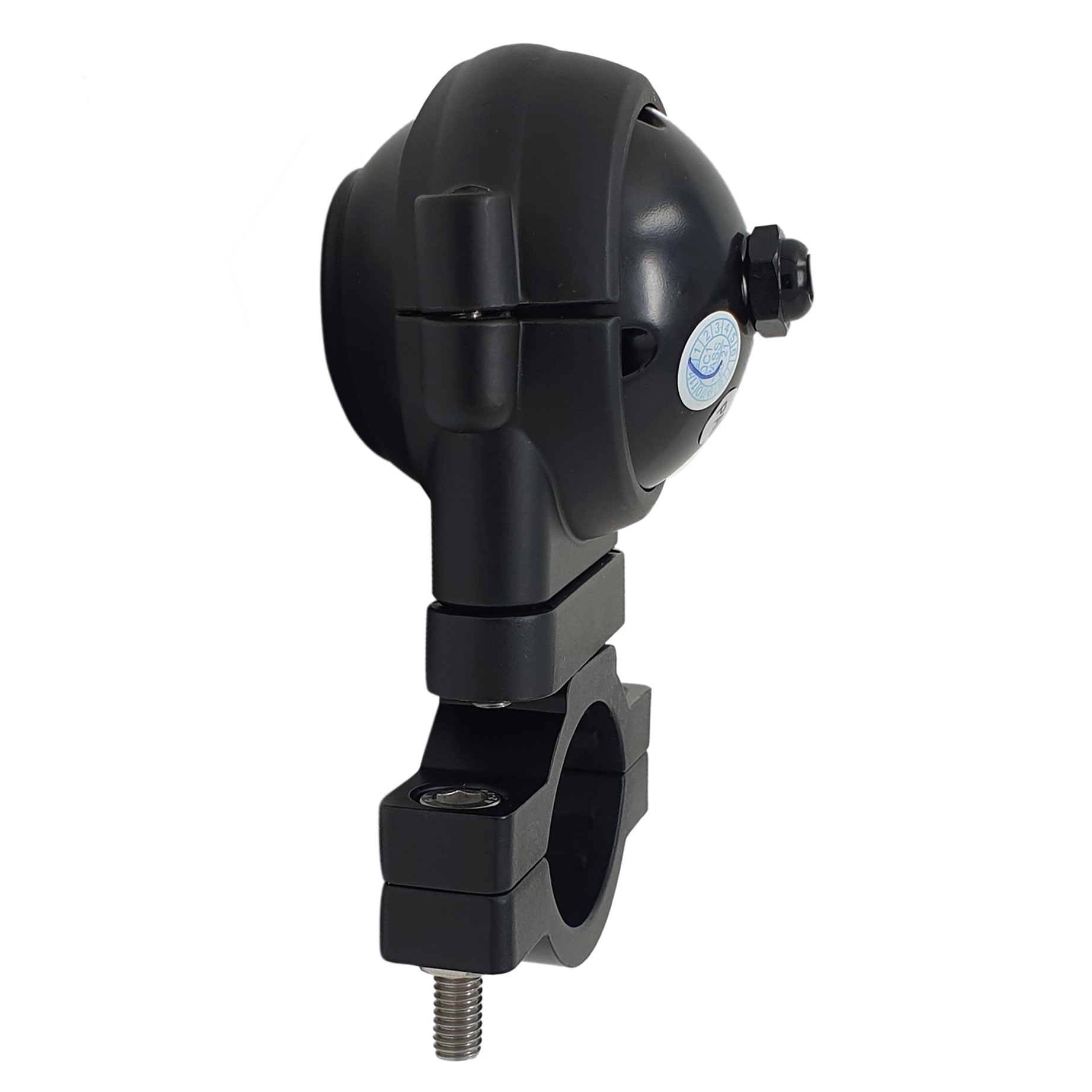

• Rostfreie Rohrhalterung ermöglicht vielfache Montagemöglichkeiten (für 20-30mm Rohre)
• Sowohl mit als auch ohne Rohrhalterung montierbar
• äußerst unempfindlich gegen Äste, Sturm, Dreck, Winterwitterung und Regen
• wasserfeste Schraubverbindungen
• Bildsensorgröße 700 TVL: 1/3 Zoll Sony CCD 810
• Bildsensorgröße 1080 TVL: 1/3 Zoll Sony MIX 225
• schnelle Bildübertragung in Echtzeit

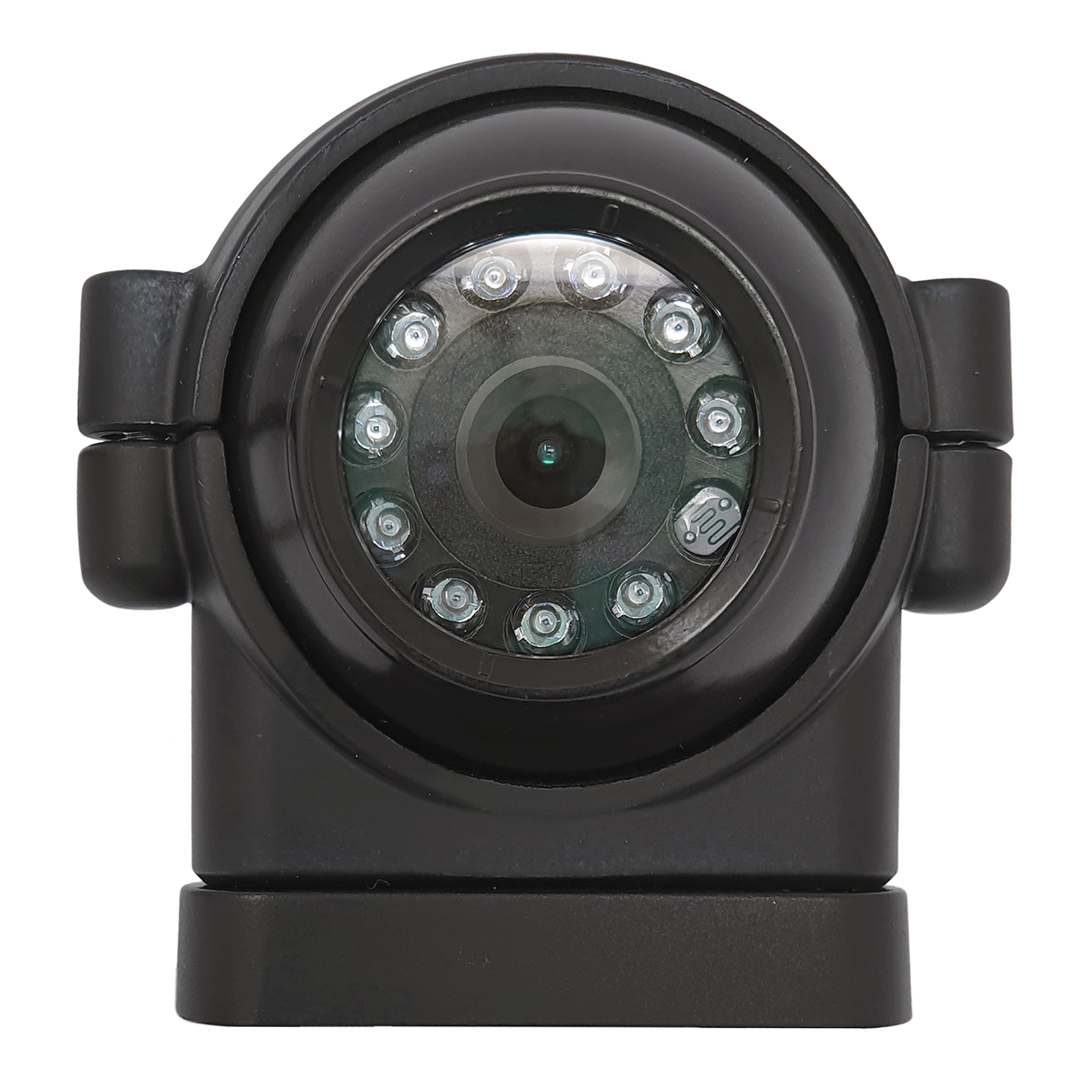

• 11 Infrarot-LEDs höchster Qualität garantieren auch bei Dunkelheit ein sehr gutes Bild
• Nachtsicht bis zu 12 m
• Lichtempfindlichkeit: 0 Lux (nachts), 0,1 Lux (tagsüber)
• vibrationsfest bis zu 6G (700TVL) / bis zu 8G (1080p)
• stoßfest bis 80G
• integrierte Heizung für freie Sicht (aktiv unter 10°C)
• automatische Gegenlicht- Kompensation
• automatischer Helligkeits- u. Weißabgleich
• TV-System: PAL (NTSC auf Anfrage erhältlich)
• Antibeschlag-Lotusbeschichtung
• Brennweite: f= 2,8 mm (700TVL) / f=3,6 mm (1080p)
• Leistungsaufnahme: < 2,5 W
• Kameraseitig kein Spannungsanschluss notwendig
• Video-Signal-Ausgang: 1 Vp-p, 75 Ohm
• Stromverbrauch im Betrieb: tagsüber 88 mA, nachts 128 mA, maximal: 250 mA
• Betriebstemperaturbereich: -20° C bis 75° C, max. relative Luftfeuchtigkeit 95%
• Standtemperaturbereich: -40° C bis 80° C, max. relative Luftfeuchtigkeit 95%
• Abtastsystem: 2:1 Interlace 700TVL / progressiv 1080p
• Synchronisierung: intern
• horizontale Synchronisierungsfrequenz: 15,6 / 15,7 kHz
• vertikale Synchronisierungsfrequenz: 50 Hz / 60 Hz
• Gamma: 0,45
• Verstärkungsregelung: automatisch
• Signal-Rausch-Verhältnis: 48 dB 700TVL / 52 dB 1080p
• elektronische Verschlusszeit: 1/50 (PAL) ~ 1/100.000s
• optionale Adapter für nahezu alle serienmäßigen OEMBildschirme
• optionale Adapter für serienmäßig vorinstallierte Kamerakabel u.a. der Marken Orlaco, Dometic, Brigade, Axion, Mekra und Car Guard Systems (auch alte Modelle)

Geräteinformation Monitor:

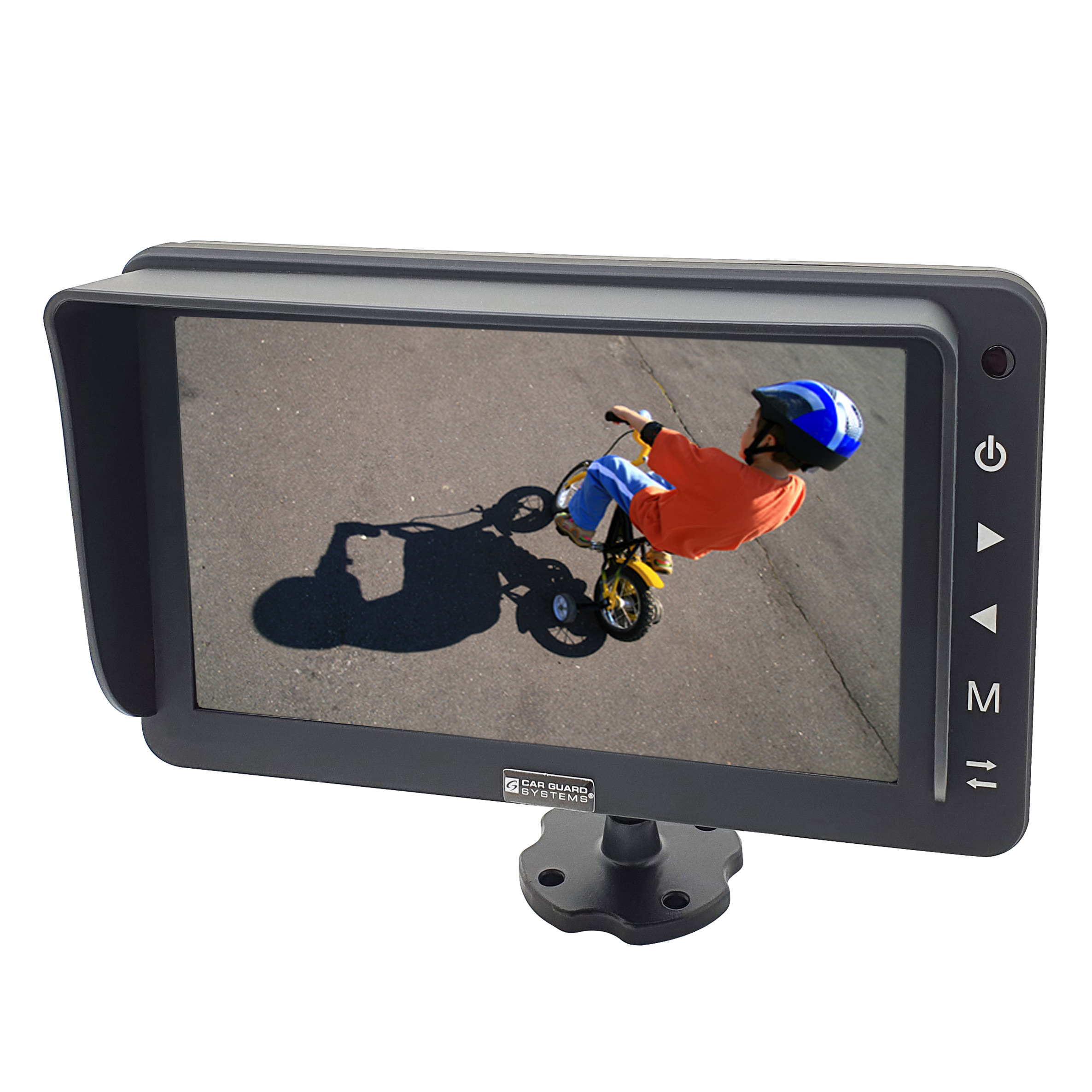

• 7" AHD-LCD-Monitor mit 3 Kameraeingängen
• Integrierter Lautsprecher – Audiosignale von einer Rückfahrkamera können über Lautsprecher wiedergegeben werden
• Für alle analogen und digitalen PAL- und NTSC-Kameras auch Full-HD-Kameras, 3 HD-Eingänge (720P 25/30Hz, 720P 50/60Hz, 1080P 25/30Hz)
• Auflösung: 1024 x 600 Pixel
• Betriebsspannung 9 – 32 V DC
• gummiertes, haptisch sehr angenehmes Monitorgehäuse

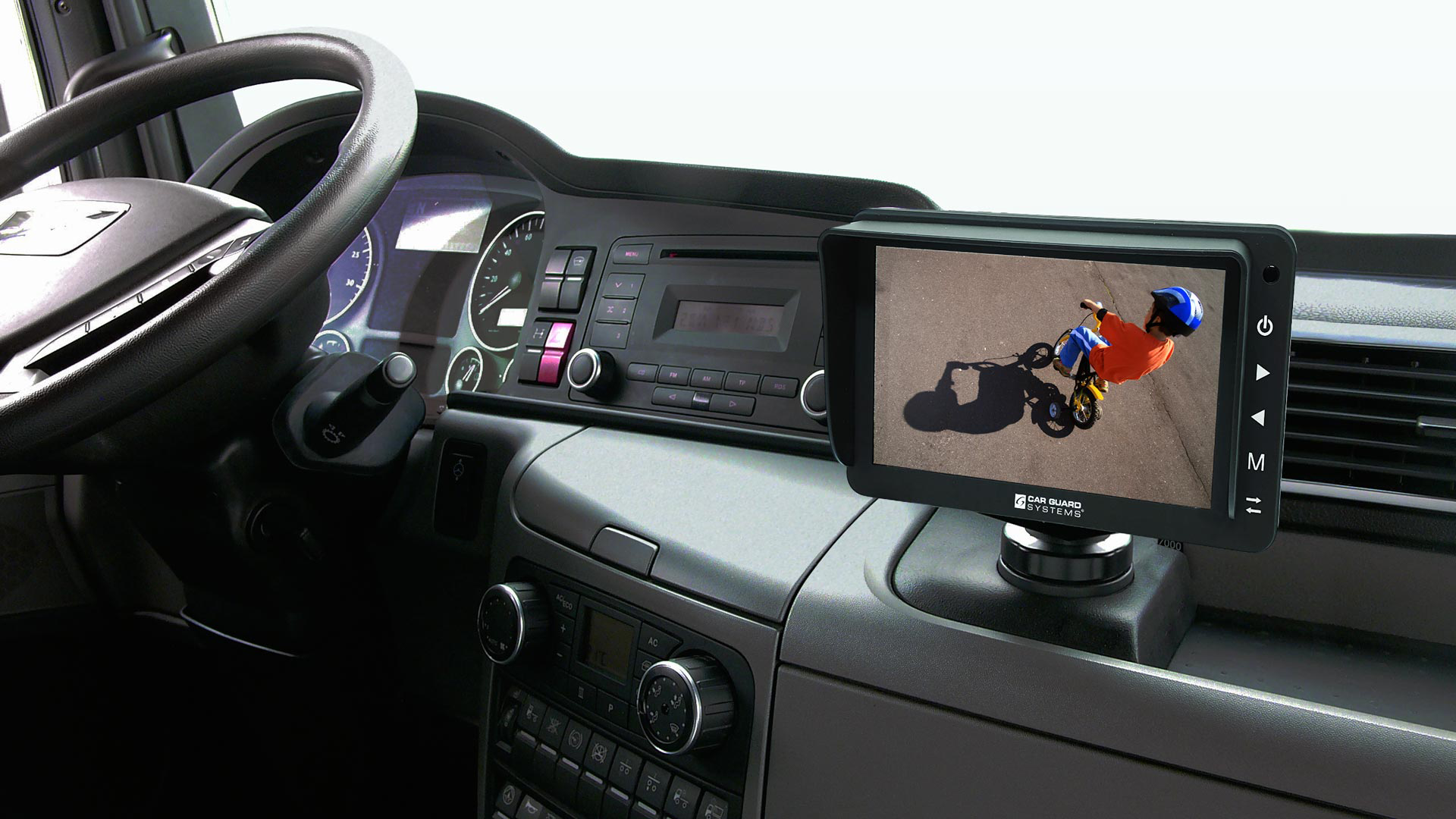

• Metallfuß mit Kugelgelenken am oberen und unteren Ende zur optimalen horizontalen und vertikalen Ausrichtung (Passend dazu sind fahrzeugspezifische Armaturenbretthalterungen optional erhältlich)
• 3 Eingänge zum automatischen Einschalten des Monitors, z. B. Rückfahrlicht, Blinker, Arbeitsgeräte oder Armaturenbrettschalter (Rückfahrlichteingang hat Priorität)
• Leitlinien zur besseren Abschätzung von Entfernungen (ein-/ ausschaltbar)
• ACC-Time: Verzögerungshaltezeit des Rückfahrkamerabildes nach Abschaltung des Signals auf dem Rückfahrlichtkabel. Einstellmöglichkeiten: Aus, 1 – 15 s
• Schlaf-/Timerfunktion: automatisches Abschalten des Monitors nach 0 – 100 min in 10-min-Schritten einstellbar
• Kameras sind spiegelbar für den Front-/Heckeinsatz oder links-/rechtsseitige Montage, Anzeige des linken oder rechten Spiegelbildes kann in jedem Kanal gewählt werden
• Menüsprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch
• OSD-Einstelloptionen für Helligkeit, Kontrast, Farbsättigung und Lautstärke
• Optional erhältliche Adapter für serienmäßig vorinstallierte Kamerakabel u.a. der Marken Orlaco, Dometic, Brigade, Axion, Mekra und Car Guard Systems (auch alte Modelle)
• Bildformat: 16:9
• Helligkeit: 350 cd/m2
• Bildwinkel horizontal: links: 70°, rechts: 70°
• Bildwinkel vertikal: oben: 50°, unten: 70°
• Maximale Leistungsaufnahme: 5W
• Betriebstemperaturbereich: -20°C bis 70°C
• Standtemperaturbereich: -30°C bis 80°C

Produktmaße und Gewicht Monitor

• Maße mit Sonnenblende: H: 195mm/ B: 114mm/ T: 55mm
• Gewicht: 450g

Produktmaße und Gewicht Kamera

• mit Rohrhalterung (mm): H: 115/ B: 72/ T: 50
• mit Rohrhalterung (mm): H: 73/ B: 72/ T: 50
• Gewicht mit Rohrhalterung: 330g
• Gewicht ohne Rohrhalterung: 235g

Logistik und Verpackung:

• Artikelnummer: RUMO7173AB30
• EAN: 4260456388053
• Verpackungsmaße: H: 305mm/ B: 202mm/ T: 176mm
• Verpackungsgewicht: 2425g

Zertifikate:

• IP69K Wasserdichtheits- und Staubresistenztest für die Kamera (bei Hochdruck-/ Dampfstrahlreinigung, spezifisch für Straßenfahrzeuge)
• Salzdunsttest
• ROHS
• CE
• E-Mark

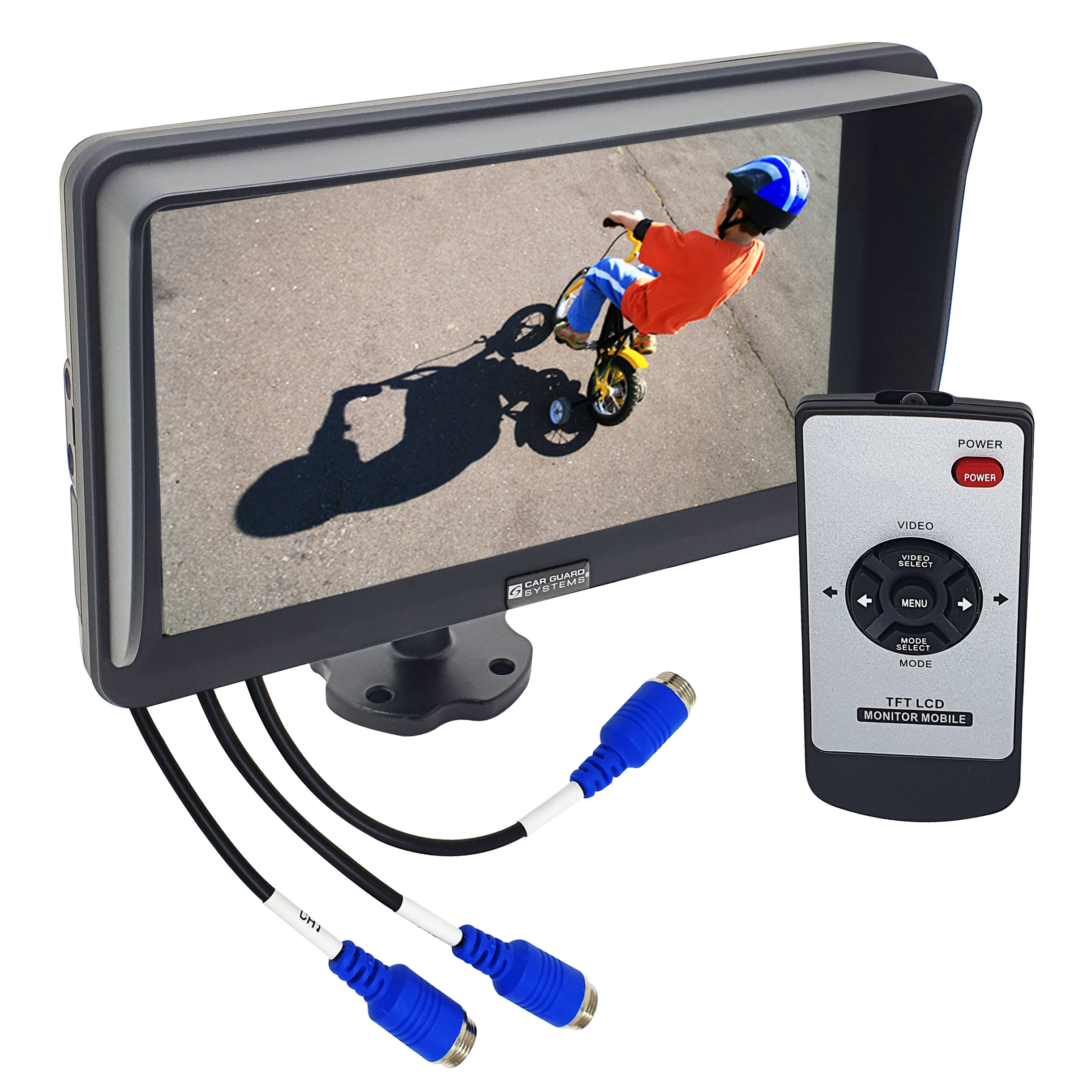

Lieferumfang:

• 1x 7 Zoll Monitor
• 1x Anschlusskabel
• 1x Fernbedienung
• 1x Monitor- Halterung
• 4x Blechschrauben
• 1x Farb- Rückfahrkamera (9-32V)
• 1x 20 Meter Anschlusskabel mit 4 Pin CGS-Schraubverbinder (Art.-Nr.: RUVKA20)
• 1x Dichtungsring für die Kabeldurchführung
• 1x Rohr-Klemmhaltrerung
• 2x Reduzierschalen für Montage an dünneren Rohren
• 2x Gummistreifen für Montage an dünneren Rohren
• 3x Inbusschrauben
• 1x Einbau- und Bedienungsanleitung
