Als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs

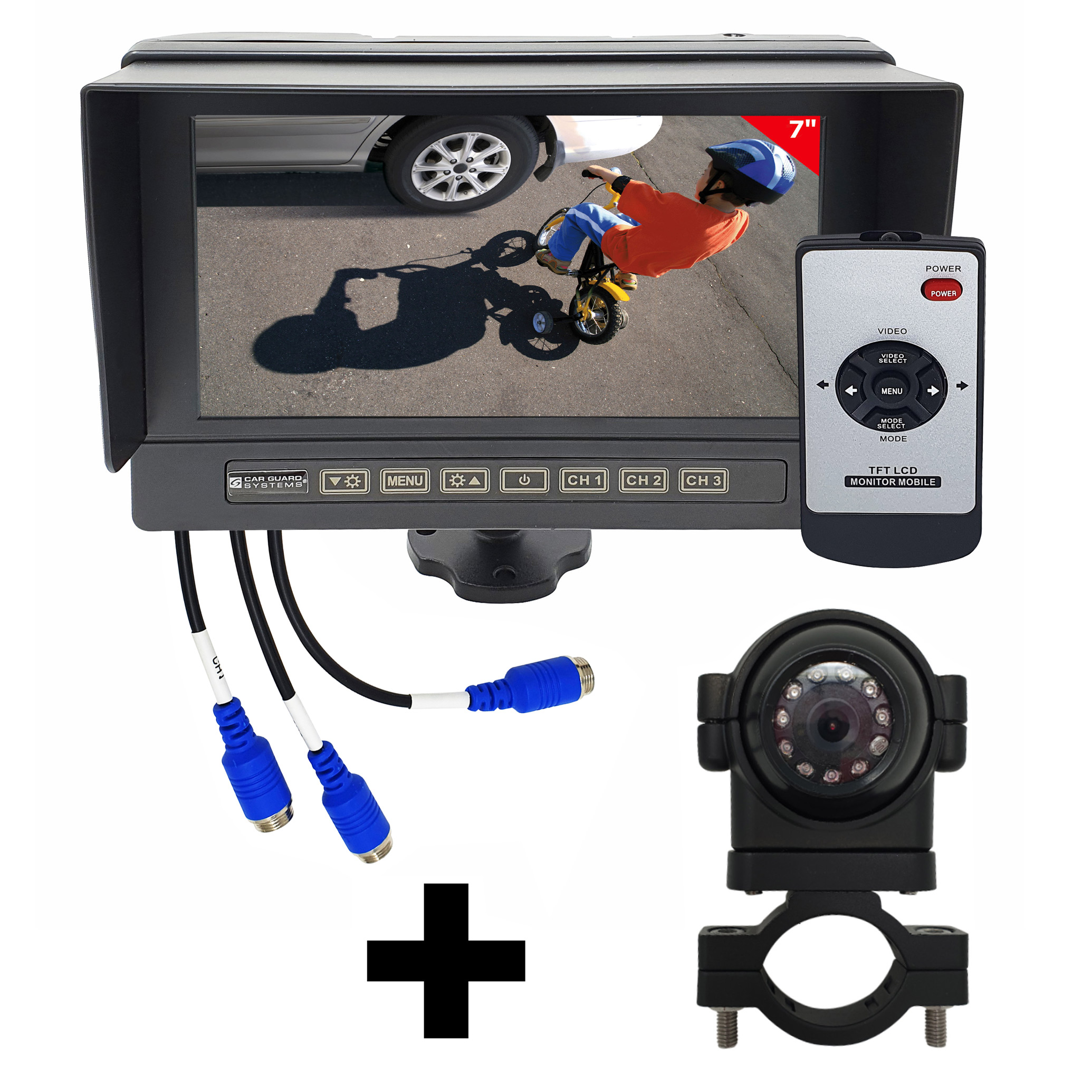

RAV-MO 7W, 7 Zoll Monitor, wasserdicht, 3 Kamera-Eingänge , Leitlinien + RAV-K Seiten-, Front-, Rückfahrkamera,700TVL, 100°, 9-32V

Funktionsbeschreibung:

Dieser äußerst robuste und hochwertige Monitor mit wasserdichtem Metall-Gehäuse bildet im Set mit der Kugel-Rückfahrkamera mit hervorragender Bildqualität ein vollwertiges Premium-Rückfahrvideosystem.

3 Kameraeingänge stellen sicher, dass Sie jederzeit alles im Blick haben und die Sicherheit gewährleistet ist. Über die 3 Triggereingänge können die Kameras über verschiedene Auslöser eingeschaltet werden, wobei die Rückfahrsicht immer Priorität erhält. Dieser Monitor ist wasser- und staubdicht nach IP68 und kann Vollbilder von 3 Kameras anzeigen.

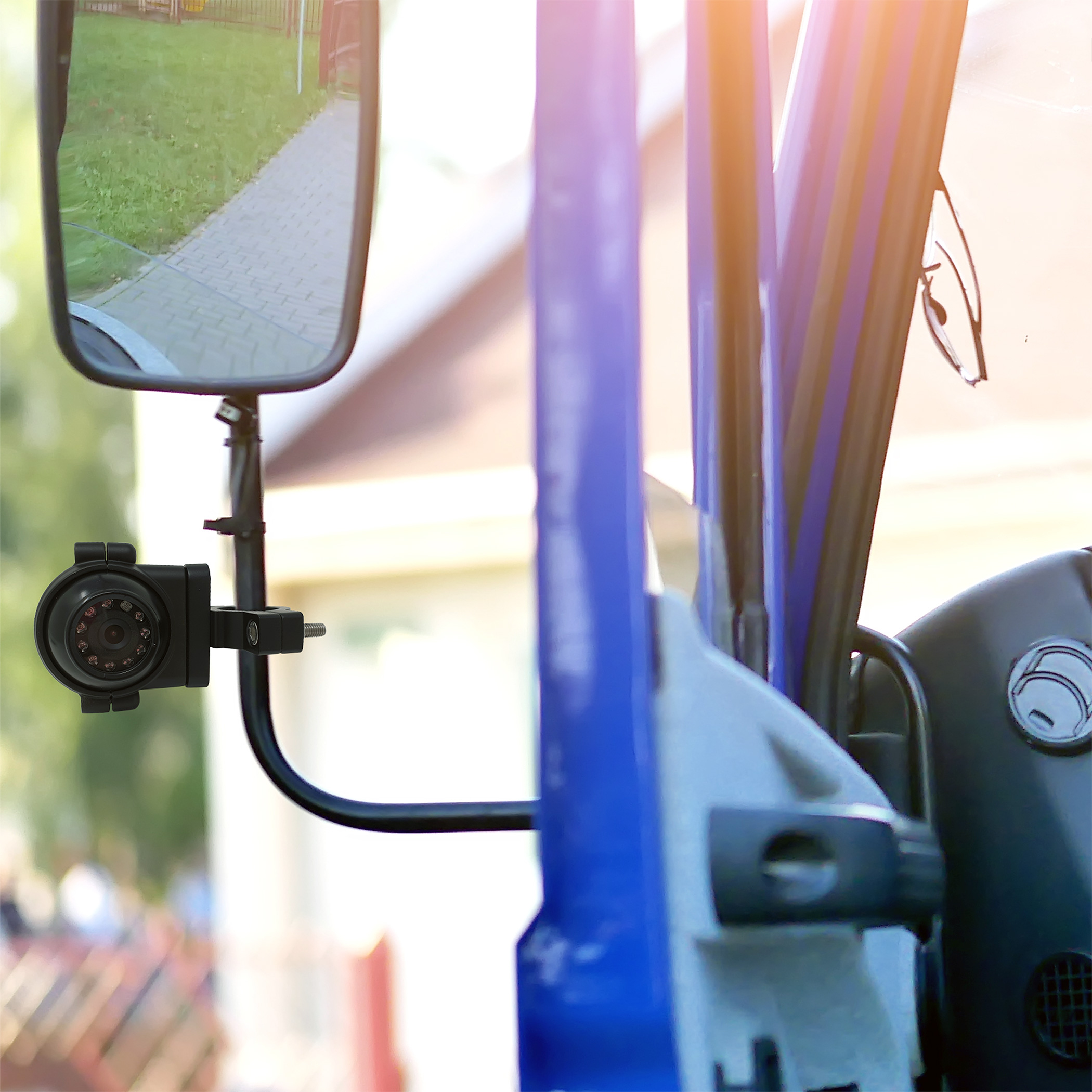

Die raffinierte Konstruktion der 360°- Rückfahrkamera RAV-K erlaubt jede beliebige Einbauposition: überkopf an der Decke, an der Wand oder auf dem Boden. DIe im Umfang enthaltene Rohrhalterung ermöglicht durch diverse Montagemöglichkeiten den Einsatz an Fahrzeugen vieler Branchen.

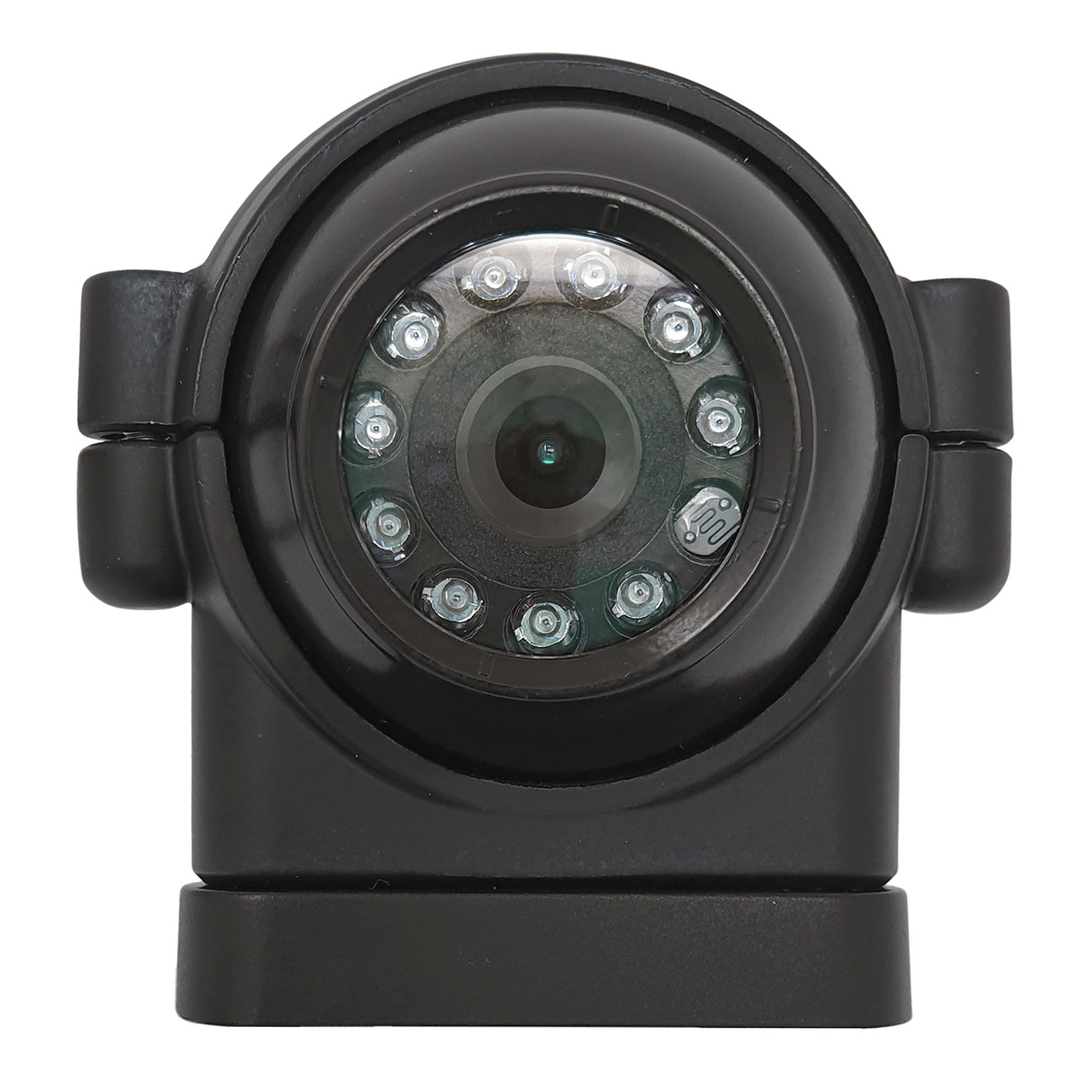

Geräteinformation Kamera:

Herausragende Auflösung: 610.000 Pixel mit 700 TV-Linien
Stromversorgung: DC 9-32V +/- 10%
Objektiv-Erfassungsbereich: 70° (vertikal) / 85° (horizontal) 100° (diagonal)
konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen
Schutz gegen Wasser bei Hochdruckreinigern
Schutz gegen dauerndes Untertauchen
Schutz gegen Fremdkörper: absolut staubdicht

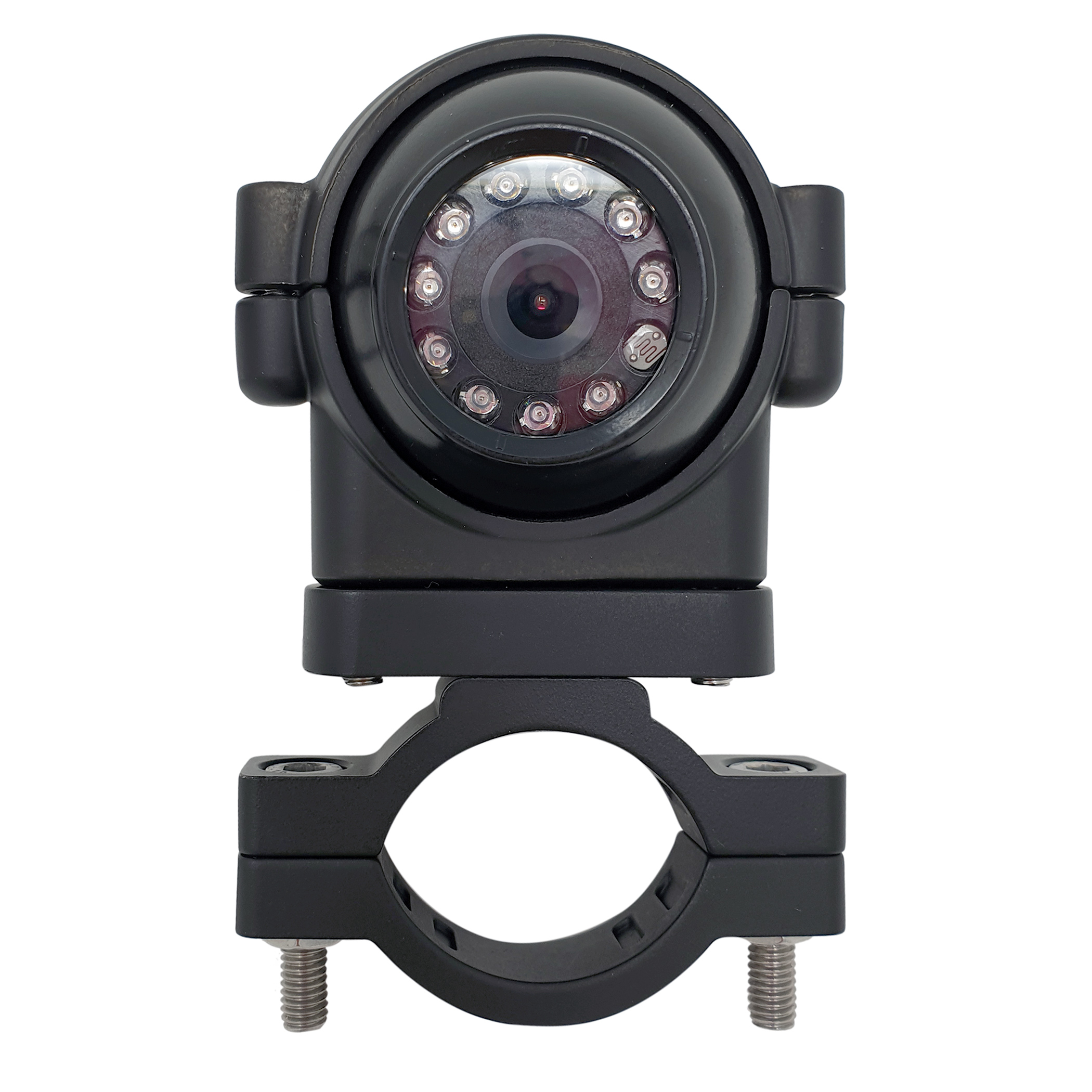

Rostfreie Rohrhalterung ermöglicht vielfache Montagemöglichkeiten (für 20-30mm Rohre)
Sowohl mit als auch ohne Rohrhalterung montierbar
äußerst unempfindlich gegen Äste, Sturm, Dreck, Winterwitterung und Regen
wasserfeste Schraubverbindungen
Bildsensorgröße 700 TVL: 1/3 Zoll Sony CCD 810
Bildsensorgröße 1080 TVL: 1/3 Zoll Sony MIX 225
schnelle Bildübertragung in Echtzeit
11 Infrarot-LEDs höchster Qualität garantieren auch bei Dunkelheit ein sehr gutes Bild
Nachtsicht bis zu 12 m
Lichtempfindlichkeit: 0 Lux (nachts), 0,1 Lux (tagsüber)
vibrationsfest bis zu 6G (700TVL) / bis zu 8G (1080p)
stoßfest bis 80G
integrierte Heizung für freie Sicht (aktiv unter 10°C)
automatische Gegenlicht- Kompensation
automatischer Helligkeits- u. Weißabgleich
TV-System: PAL (NTSC auf Anfrage erhältlich)
Antibeschlag-Lotusbeschichtung
Brennweite: f= 2,8 mm (700TVL) / f=3,6 mm (1080p)
Leistungsaufnahme: < 2,5 W
Kameraseitig kein Spannungsanschluss notwendig
Video-Signal-Ausgang: 1 Vp-p, 75 Ohm
Stromverbrauch im Betrieb: tagsüber 88 mA, nachts 128 mA, maximal: 250 mA
Betriebstemperaturbereich: -20° C bis 75° C, max. relative Luftfeuchtigkeit 95%
Standtemperaturbereich: -40° C bis 80° C, max. relative Luftfeuchtigkeit 95%
Abtastsystem: 2:1 Interlace 700TVL / progressiv 1080p
Synchronisierung: intern
horizontale Synchronisierungsfrequenz: 15,6 / 15,7 kHz
vertikale Synchronisierungsfrequenz: 50 Hz / 60 Hz
Gamma: 0,45
Verstärkungsregelung: automatisch
Signal-Rausch-Verhältnis: 48 dB 700TVL / 52 dB 1080p
elektronische Verschlusszeit: 1/50 (PAL) ~ 1/100.000s
optionale Adapter für nahezu alle serienmäßigen OEMBildschirme
optionale Adapter für serienmäßig vorinstallierte Kamerakabel u.a. der Marken Orlaco, Dometic, Brigade, Axion, Mekra und Car Guard Systems (auch alte Modelle)

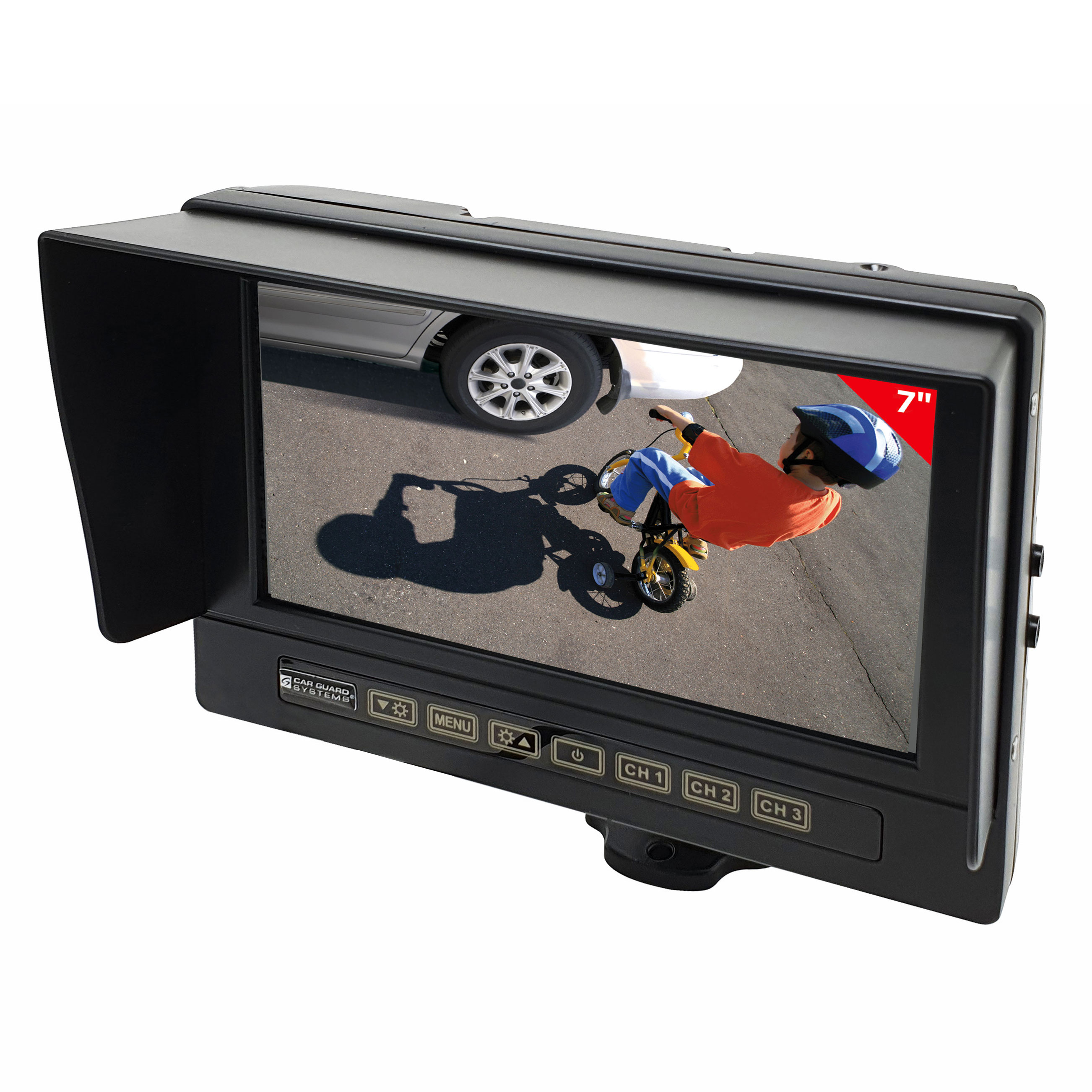

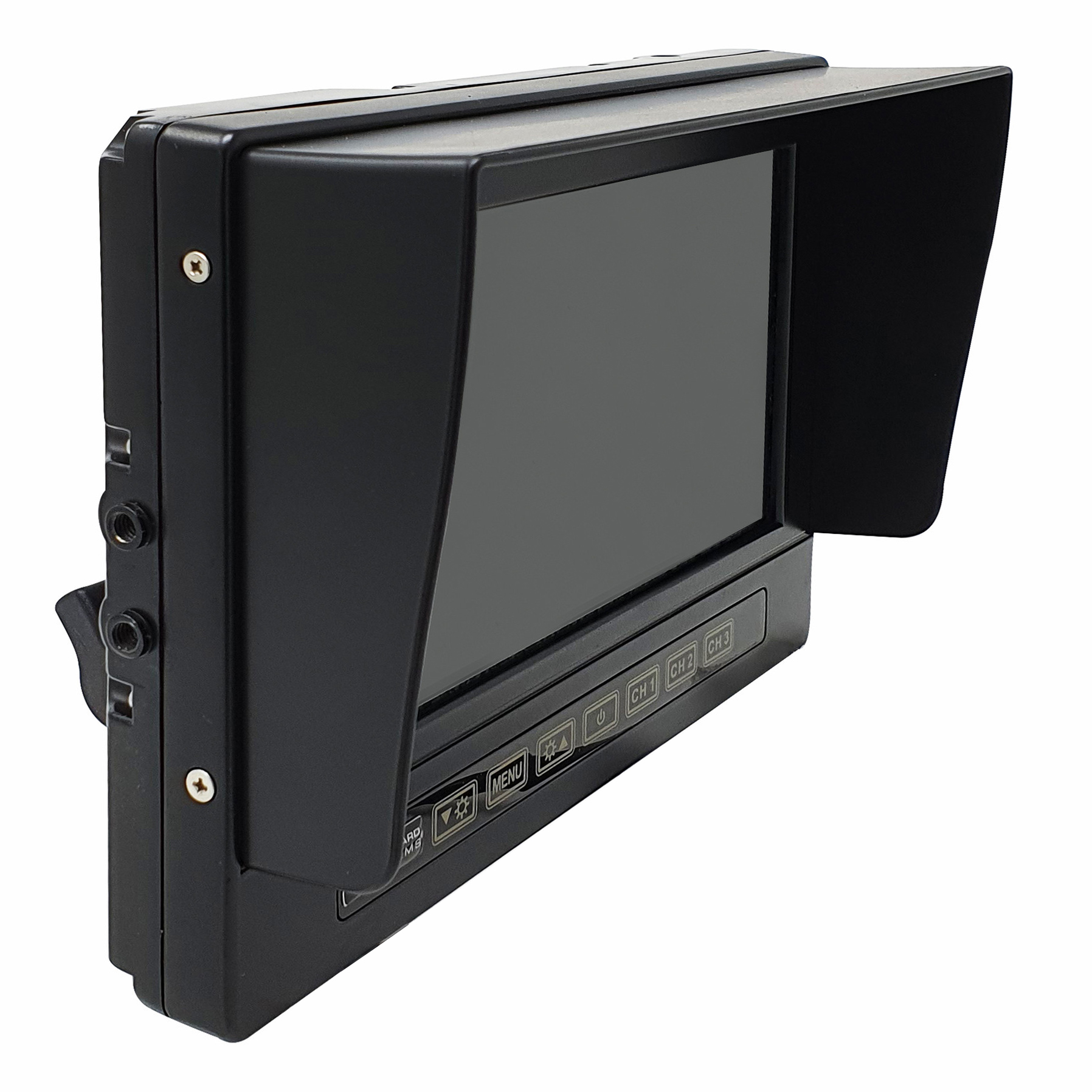

Geräteinformation Monitor:

7-LED-Monitor mit 3 Kameraeingängen
Für alle analogen Kameras bis zu 720p Auflösung
Auflösung: 1024 RGB x 600 Punkte - entspricht 614.000 Pixel
DC 9-32V Betriebsspannung
Kompatibel mit PAL und NTSC-Kameras

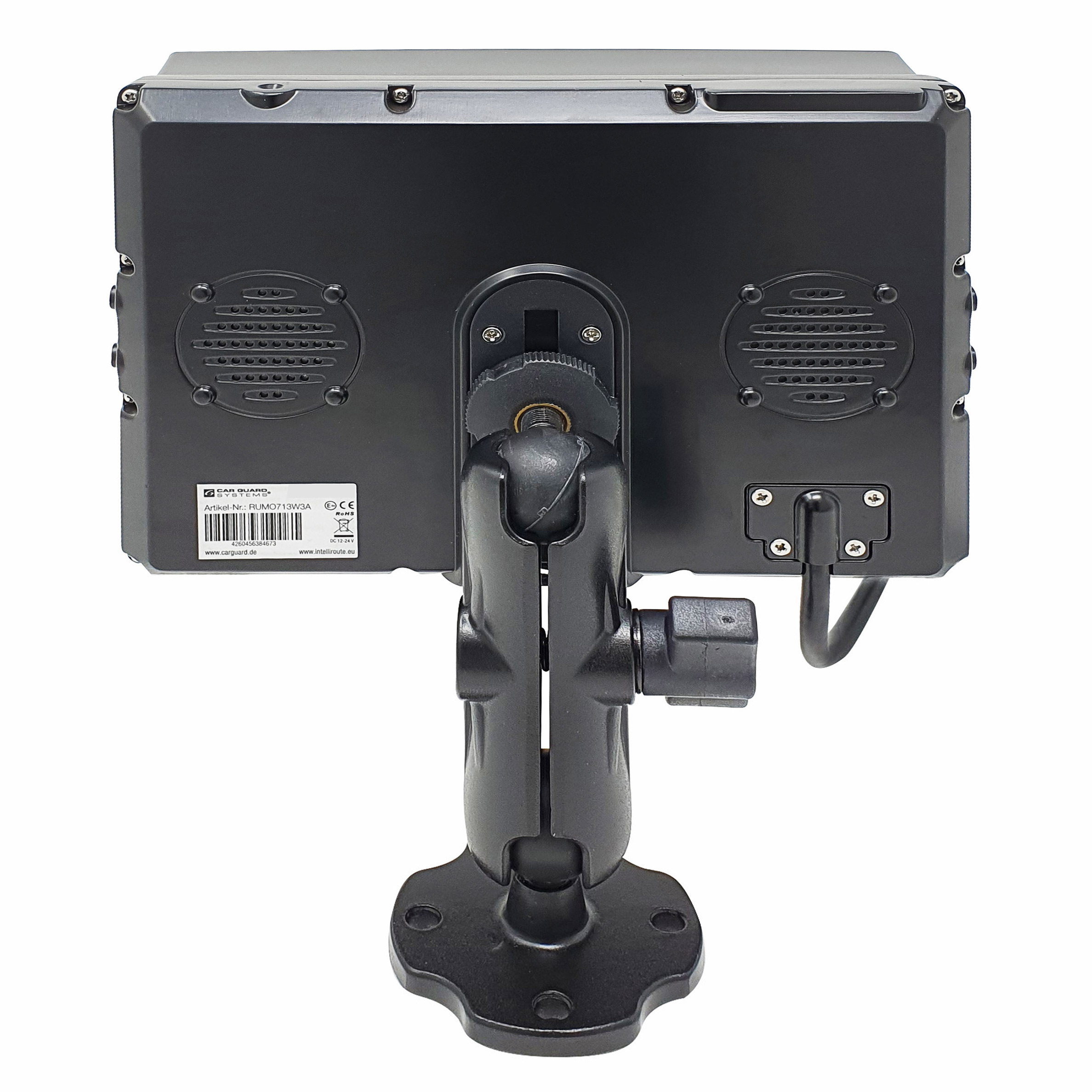

Metallfuß mit Kugelgelenken an oberem und unteren Ende zur optimalen horizontalen und vertikalen Ausrichtung, (passend dazu optional erhältliche fahrzeugspezifische Armaturenbretthalterungen)
3 Trigger (Schalt) -Eingänge, z.B. zum Anschluss von Rückfahrlicht, Blinker oder Armaturenbrettschalter, Rückfahrlichteingang hat Priorität
Leitlinien ein-/ ausschaltbar
Bildanzeige: 1-3 Bilder - eine oder mehrere Kameras können gleichzeitig auf dem Bildschirm angezeigt werden
Wechselseitige Anzeige aller angeschlossenen Kameras mit einstellbarer Umschaltzeit
Automatische Monitoreinschaltung bei Einlegen des Rückwärtsgangs
ACC-Time: Verzögerungshaltezeit des Rückfahrkamerabildes nach Abschaltung des Signals auf dem Rückfahrlicht Kabel. Einstellmöglichkeiten: Aus oder in 1-15 Sekunden-Schritten einstellbar
Schlaf-(Timerfunktion): Abschaltautomatik des Monitors. Einstellmöglichkeiten: nach 0/10/20/30/40/50/60/70/80/90/100 Minuten
Integrierter Lautsprecher: Audiosignale von einer Rückfahrkamera können über Lautsprecher widergegeben werden
Kameras sind spiegelbar für den Front-/Heckeinsatz oder links-/rechtsseitige Montage
Menüsprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch
OSD-Einstelloptionen: Helligkeit /Kontrast /Farbsättigung /Lautstärke
AV-Eingänge: 3 Eingänge inkl. Audio, Einzelbild-Wiedergabe, unterstützt in 720P@50/60, 720P@25/30
Anzeige des linken oder rechten Spiegelbildes kann in jedem Kanal gewählt werden
Umgekehrte Zeitverzögerung einstellbar
Optional erhältliche Adapter für serienmäßig vorinstallierte Kamerakabel u.a. der Marken Orlaco, Dometic, Brigade, Axion und Car Guard Systems (auch alte Modelle)

Technische Daten:

Seitenverhältnis: 16:9
Bildschirm: LED, Helligkeit: 350cd/m² ; Kontrast: 500:1
Sichtwinkel: Horizontal: L(70) R(70) Vertikal: Hoch(50) Runter(70)
Video-System: PAL & NTSC (automatische Umschaltung)
Erschütterungs-Level: bis zu 4G
1 Lautsprecherausgang: 32 Ohm, 2W Verbrauch
Arbeitstemperatur: -20 ~ +70 ºC
Arbeits-Feuchtigkeit: 85%RH
Lager Temperatur: -30~+80 ºC
Stromversorgung: DC9V-32V
Einschaltzeit: 20S
Maximal Spannung: TYPE: 750mA
Stromverbrauch: 5W max.

Produktmaße und Gewicht Monitor

Maße mit Sonnenblende: H: 192mm/ B: 152mm/ T: 68mm
Gewicht: 800g

Produktmaße und Gewicht Kamera

mit Rohrhalterung (mm): H: 115/ B: 72/ T: 50
ohne Rohrhalterung (mm): H: 73/ B: 72/ T: 50
Gewicht mit Rohrhalterung: 330g
Gewicht ohne Rohrhalterung: 235g

Logistik und Verpackung:

Artikelnummer: RUMO713W3AB32
EAN:4260456388114
Verpackungsmaße: H: 305mm/ B: 202mm/ T: 176mm
Verpackungsgewicht: 2565g

Zertifikate:

IP69K Wasserdichtheits- und Staubresistenztest für die Kamera (bei Hochdruck-/ Dampfstrahlreinigung, spezifisch für Straßenfahrzeuge)
IP68 (für den Monitor)
Salzdunsttest
ROHS
CE
E-Mark
