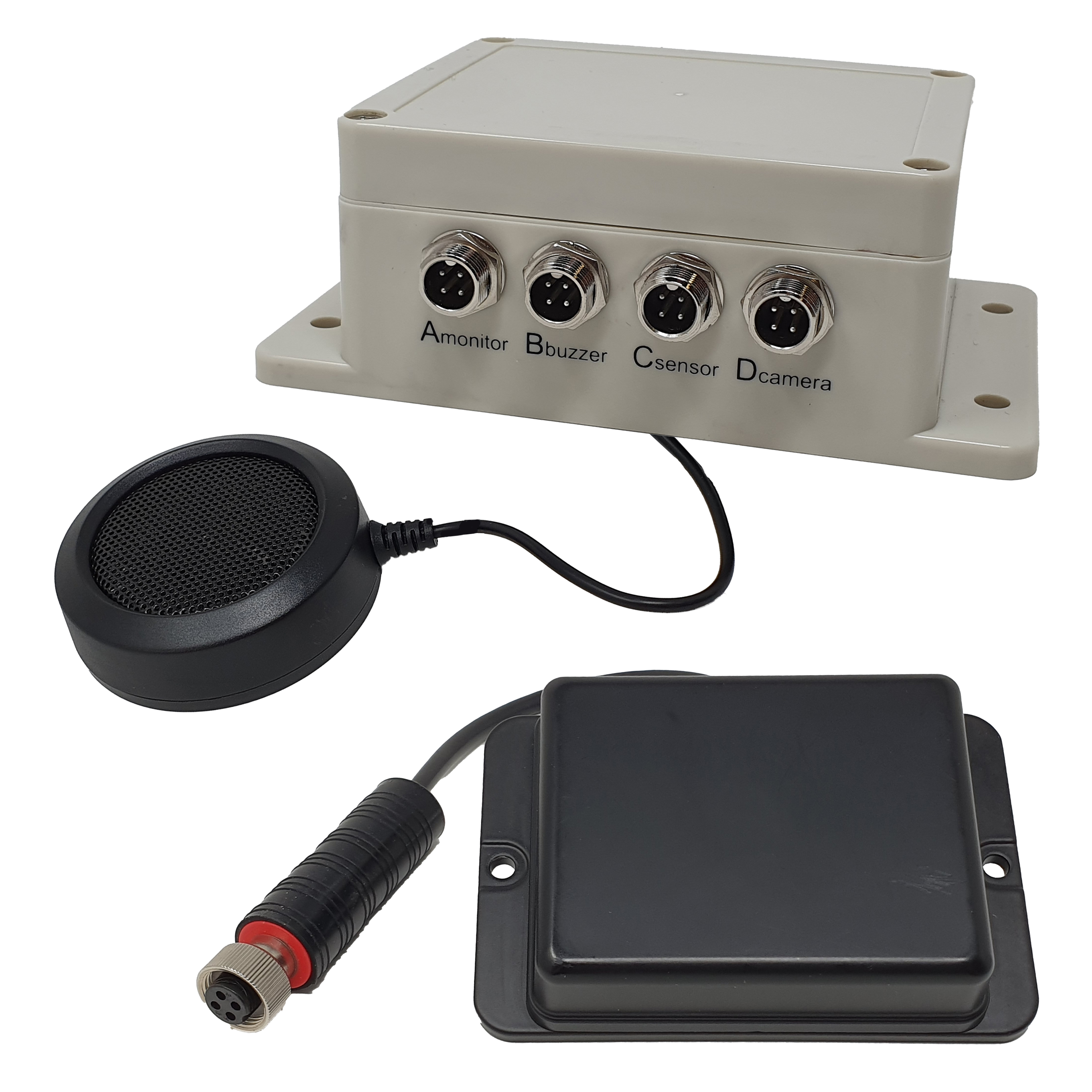

RADAR REAR ANGEL VIEW RAV-R Système de détection de distance par radar avec alarme sonore et visuelle par superposition de l'image de la caméra sur le moniteur (caméra et moniteur non fournis)

Description du fonctionnement :

Le système de détection radar Angel View® avec caméra Full HD est conçu pour détecter activement les obstacles et permet des performances exceptionnelles par tous les temps. Sans ce système, les obstacles ne peuvent être détectés que par hasard ou trop tard en raison des angles morts. Les radars détectent les obstacles fixes et mobiles dans une zone librement définissable et les affichent sur le moniteur sous la forme d'une image 1080p d'une clarté cristalline. Le machiniste est averti de manière fiable par une série de sons de plus en plus rapides lorsque des objets s'approchent, même dans les conditions de chantier les plus défavorables avec de la boue, de la pluie et de la neige.

En association avec un moniteur Rear Angel HD ou un moniteur embarqué OEM de série et une caméra Full HD, il peut également fournir une alarme visuelle en temps réel en plus de l'alarme sonore pour avertir les conducteurs des risques potentiels et des piétons.

Pour les engins de chantier et les chariots de manutention non homologués pour la route

Pour éviter de déclencher des alarmes inutiles en dehors de la largeur du véhicule, la zone de surveillance radar sur la voie publique doit être réglée uniquement sur la largeur du véhicule.

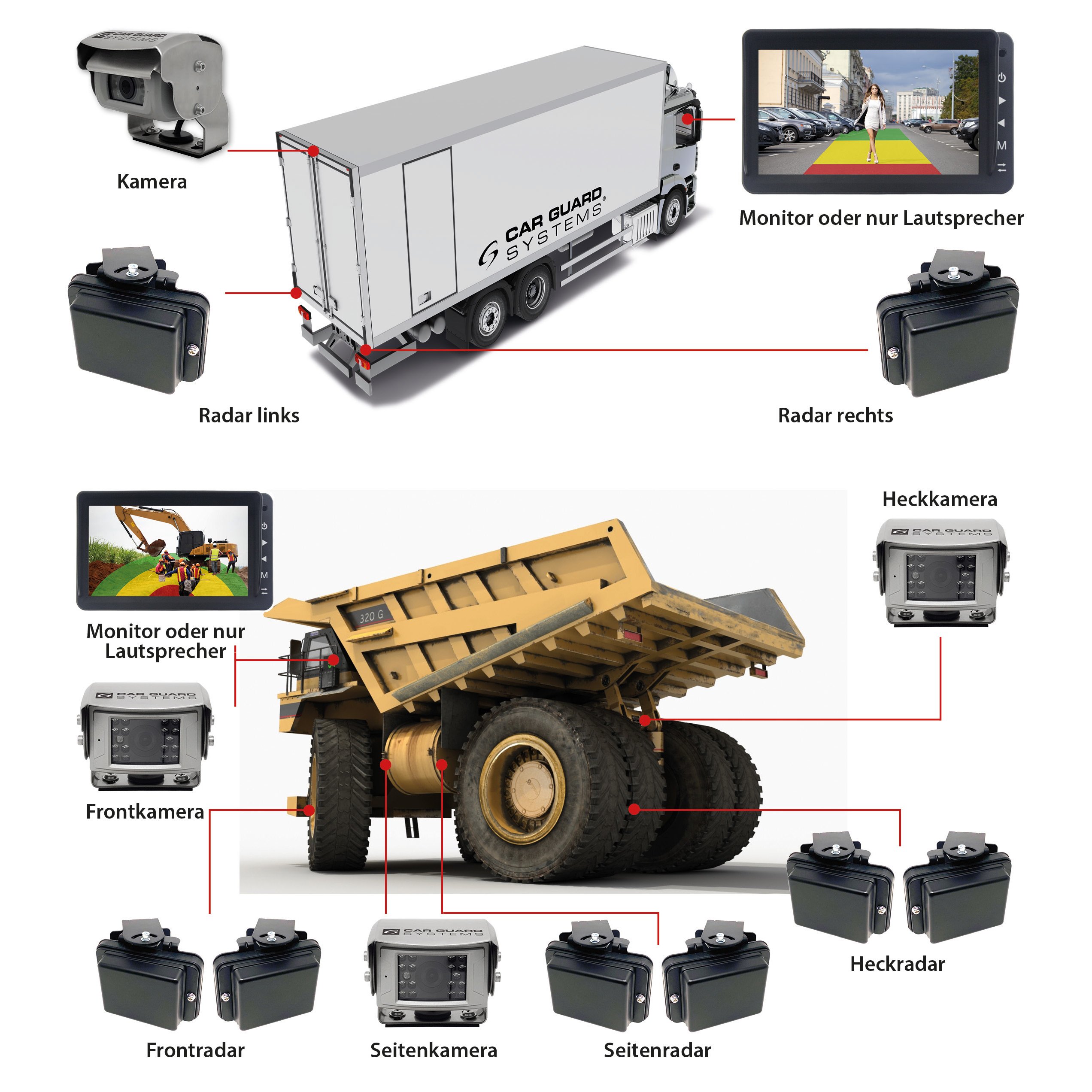

Comme le moniteur dispose de 3 entrées de caméra, le système peut être étendu avec des caméras frontales et latérales, une connexion aux systèmes de navigation OEM de série est également possible.

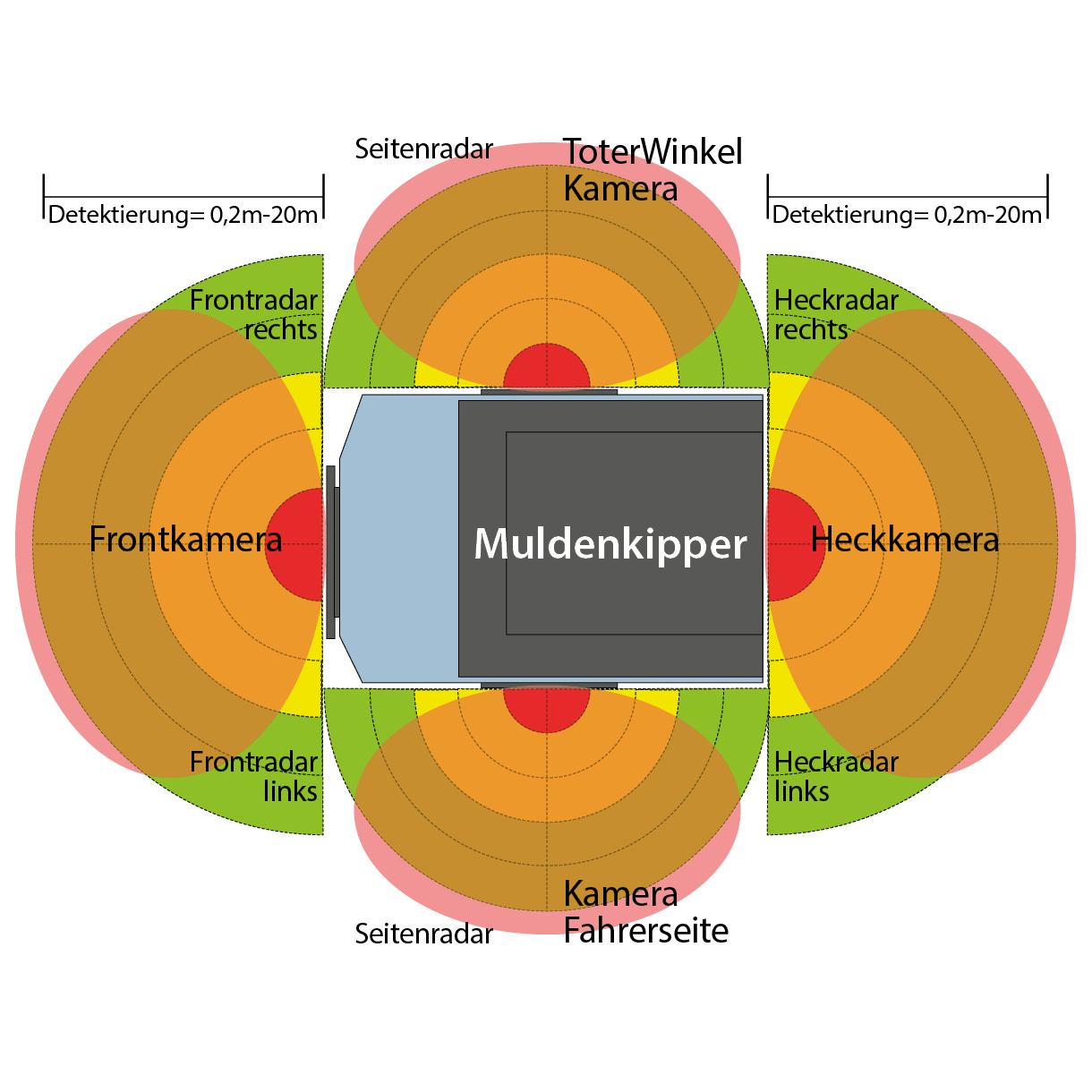

L'extension avec des unités de radar et de caméra supplémentaires permet de réaliser la vision panoramique et la reconnaissance d'objets pour tous les types de machines.

Une extension des caméras, par exemple pour la vue sur les boulons de verrouillage des conteneurs, est possible.

Informations sur l'appareil :

• Résolution jusqu'à 1080P
• Message d'avertissement acoustique (signal sonore)
• 5 zones de radar librement définissables sont affichées à l'écran
• Zone de détection réglable entre 0,1 et 20m en longueur et en largeur (100° horizontalement et 40° verticalement)
• Distance entre 2 capteurs réglable entre 1 et 4m
• Température de fonctionnement entre -30 et + 80°C
• Entrée de déclenchement et sortie d'alarme, par ex. pour l'activation d'un voyant d'avertissement
• Différents supports pour la fixation d'un ou de plusieurs capteurs radars
• Etanchéité maximale IP69K (caméra et radar) IP66 (unité de contrôle)
• Certification anti-vibrations : ISO 16750-3 (15 G)
\t
• Jusqu'à 5 zones radar en même temps
\t
• Représentation graphique sur écran avec gradation de couleurs (loin, moyen, près)
\t
• Mise en marche automatique lors de l'enclenchement de la marche arrière
\t
• Réglage individuel des capteurs en fonction de vos besoins
\t
• Configuration via smartphone et PC (lien vers l'application et le logiciel inclus dans le manuel)
\t
• Détecte aussi bien les objets statiques que dynamiques
\t
• Fréquence du radar : 24.00...24.20GHz.
\t
• Radar à onde continue modulée (FMCW).
\t
• Alimentation en tension : 10-32V DC.
\t

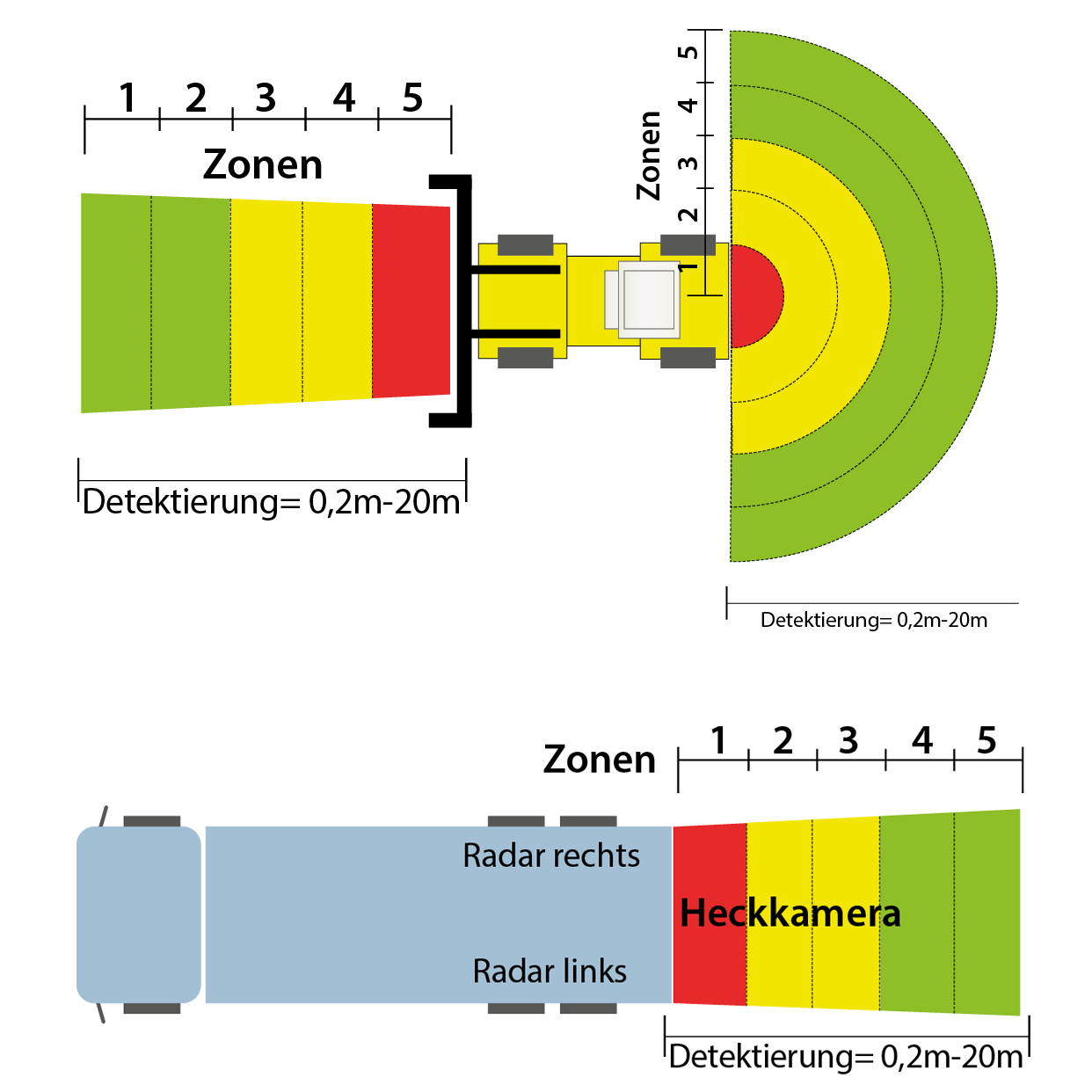

• Zone de détection : 0,1...20m, jusqu'à 5 zones de détection (la distance de chaque zone peut être configurée).
\t
• Largeur réglable de ±0,1 à ±10m (0,2 à 20m).
\t
• Subdivision en couleurs des distances détectées sur l'écran : vert (loin), jaune (moyen), rouge (proche)
\t
• Tolérance de distance : +/-30cm.
\t
• Angle de rayonnement : 100° (horizontal), 40° (vertical).
\t
• 1 entrée de déclenchement (+10V DC)
\t
• 1 sortie alarme (audio) (~1A)
\t
• 1 entrée vidéo et 1 sortie vidéo avec format : 720P (25fps/30fps) à 1080P (25fps/30fps)
\t
• Module Wi-Fi : 2.4GHz (en option)
\t
• Protégé selon IP69K (capteur), IP66(boîtier de contrôle)
\t
• Résistance aux chocs : 5.9G

Dimensions et poids du produit :

\t

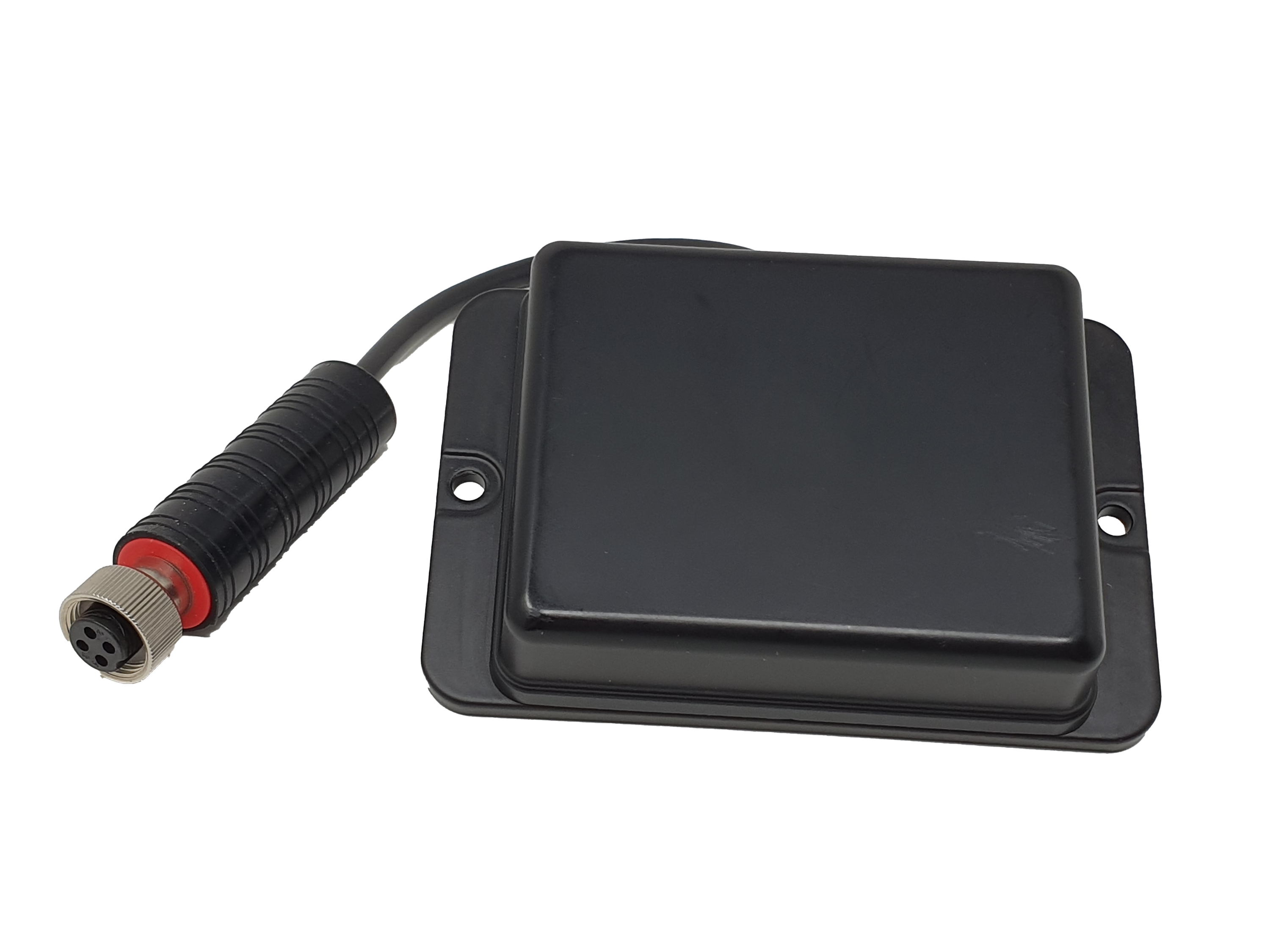

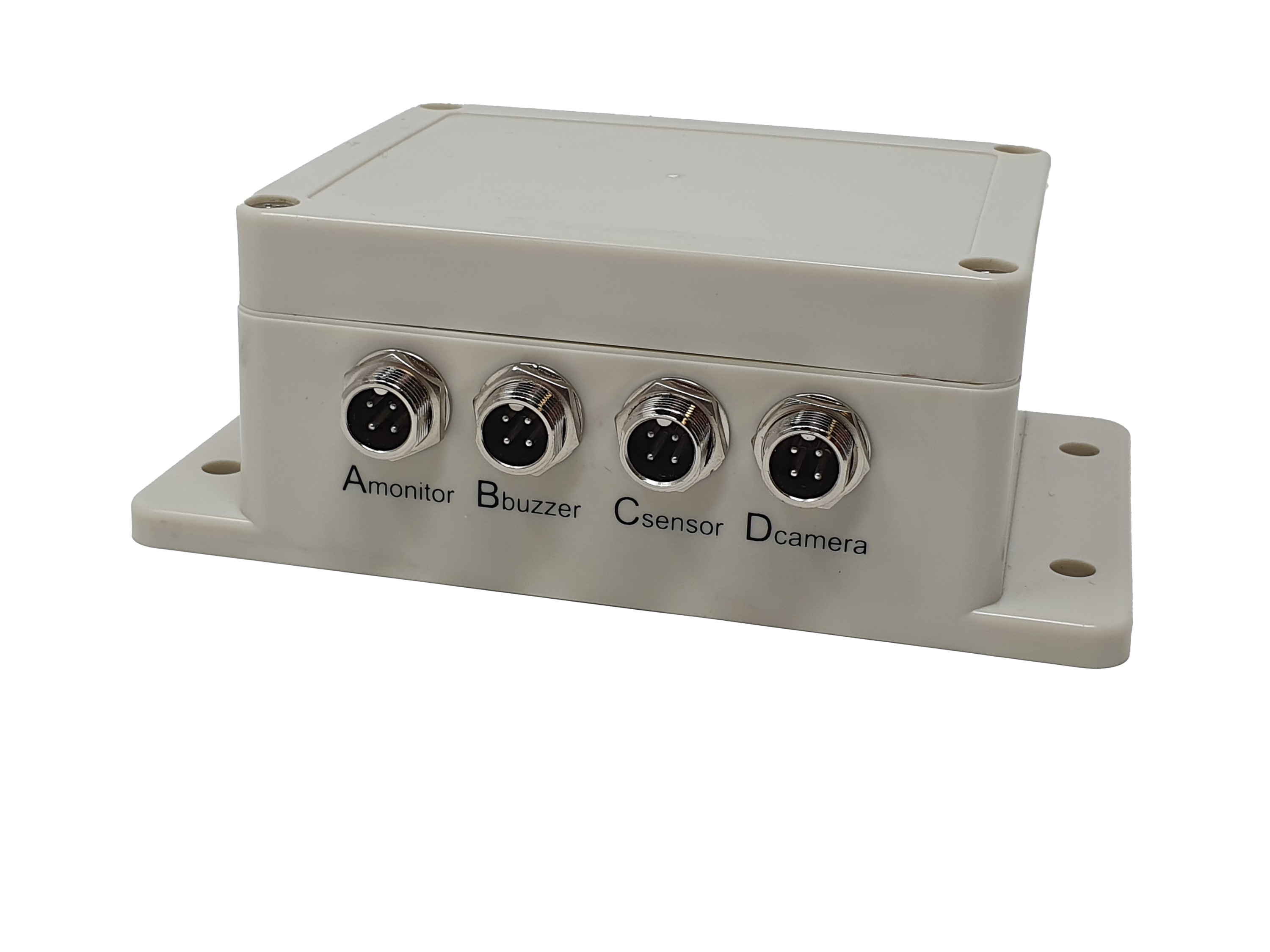

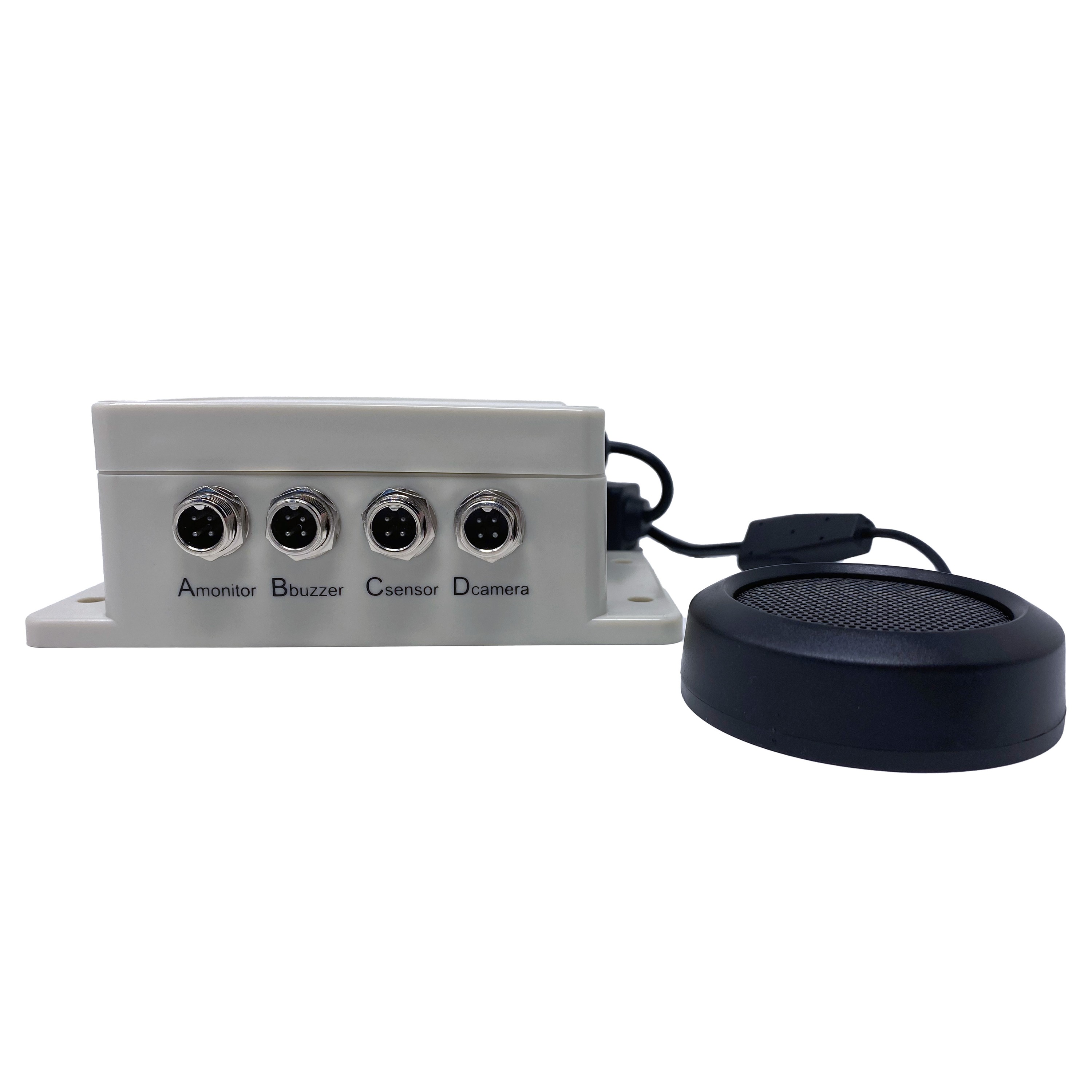

• Dimensions (L*H*P) : capteur 106.6*72.6*32.6mm ; boîtier de contrôle 152.6*89.2*53.8mm
• Poids : 154.6g (capteur) 240g (boîtier de contrôle) Boîtier de commutation de caméra 4x (réf. RUU24)

Contenu de la livraison :

\t
• Câble de capteur (4-pin-CGS, femelle à mâle) 3m extrémités rouges
\t
• Câble de moniteur (CGS 4 broches, femelle à femelle) 3m d'extrémités noires
\t
• Câble de caméra (4 broches CGS, femelle à mâle) 3m extrémités noires(en option)
\t
• Câble d'extension (4 broches CGS femelle à 4x ouvert) 1.5m
\t
• Bouchons de fermeture
\t

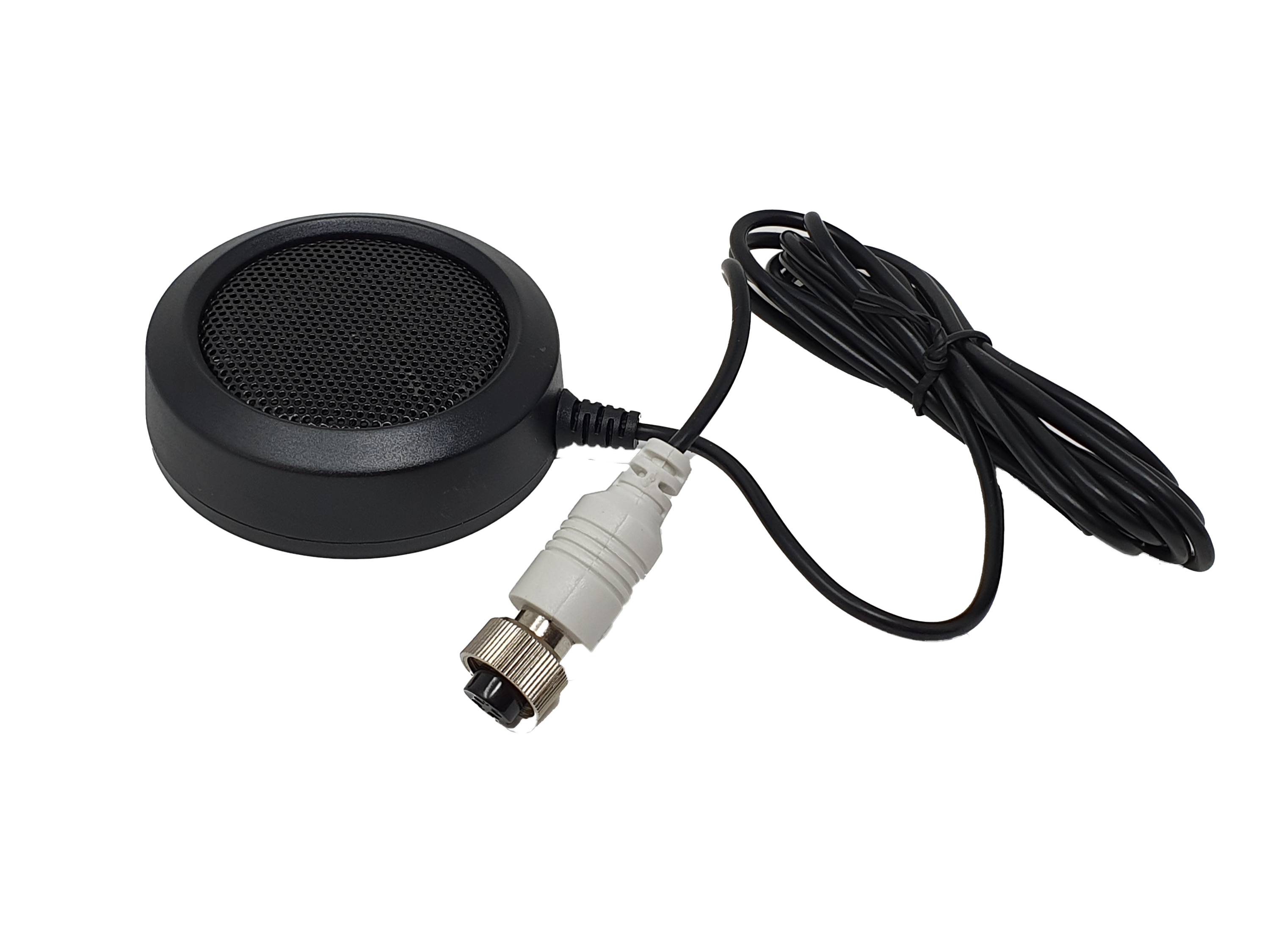

• Avertisseur sonore
\t
• Pad en silicone
\t
• Câble USB vers UART
\t
• Câble en Y pour le fonctionnement de 2 capteurs (4 broches CGS, femelle à 2x mâle) 3m
\t
• extrémités rouges (en option)
\t
• Support pour capteur pour réglage fin (en option)

Solutions de vision activables :

\t
• Art. RUMO7173A : RAV-MO 7HD, moniteur AHD 7 pouces, (jusqu'à 1080p)
\t
• Art. RUM16513PT : RAV-M Mini caméra de recul à obturateur, 1080p
\t
• Art. RUF16413PT : RAV-F caméra de recul, 1080p
